¿Cuál es el principio del intercambiador de calor?

Los intercambiadores de calor son dispositivos esenciales en diversas industrias, desde sistemas HVAC hasta procesamiento químico, refrigeración y generación de energía. Su función principal es transferir calor entre dos o más fluidos sin mezclarlos. Comprender el principio detrás de los intercambiadores de calor es crucial para seleccionar el tipo correcto para su aplicación y garantizar un rendimiento óptimo. Este artículo explorará los principios básicos de cómo funcionan los intercambiadores de calor, su diseño y cómo contribuyen a la eficiencia energética y el rendimiento del sistema.

¿Qué es un intercambiador de calor?

Definición de intercambiador de calor

Un intercambiador de calor es un dispositivo mecánico diseñado para transferir calor entre dos o más fluidos a diferentes temperaturas. Funciona según el principio de conducción térmica, donde el calor se transfiere de un fluido más caliente a uno más frío, sin que los dos fluidos se mezclen. Los intercambiadores de calor son cruciales en numerosas aplicaciones donde la transferencia de calor entre diferentes medios es necesaria para el correcto funcionamiento del sistema.

Tipos de intercambiadores de calor

Los intercambiadores de calor vienen en varios diseños, cada uno adecuado para aplicaciones específicas. A continuación se detallan los tipos más comunes de intercambiadores de calor:

• Intercambiador de calor de placas : consta de múltiples placas apiladas con pequeños espacios entre ellas, formando canales para el flujo de fluido. Es muy eficiente en la transferencia de calor y se usa comúnmente en aplicaciones compactas.

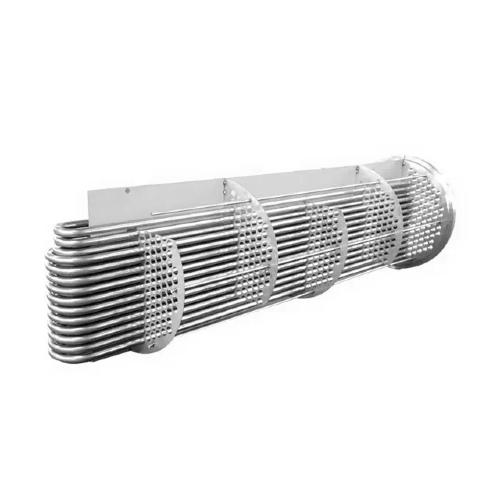

• Intercambiador de calor de carcasa y tubos : formado por una serie de tubos alojados dentro de una carcasa. Un fluido fluye a través de los tubos mientras que otro fluye alrededor de los tubos, lo que lo hace ideal para aplicaciones de alta presión.

• Intercambiador de calor enfriado por aire : utiliza aire en lugar de agua para enfriar el fluido, adecuado para áreas con suministro de agua limitado o aplicaciones al aire libre.

• Intercambiador de Calor de Doble Tubería : Consiste en una tubería dentro de otra, donde los dos fluidos fluyen en direcciones opuestas para el intercambio de calor. Este diseño se utiliza normalmente para aplicaciones de pequeña escala.

El principio básico de la transferencia de calor

Para comprender cómo funciona un intercambiador de calor, es esencial comprender los principios subyacentes de la transferencia de calor. El principio básico de los intercambiadores de calor se basa en la transferencia térmica , que se produce a través de tres mecanismos principales: conducción, convección y radiación.

Conducción

La conducción es el proceso mediante el cual se transfiere calor a través de un material sólido desde un área más caliente a una zona más fría. Esto ocurre a nivel molecular cuando las partículas de la región caliente vibran y pasan su energía a las partículas más frías adyacentes. En los intercambiadores de calor, la conducción se ve facilitada por el material (normalmente metal) a través del cual se transfiere el calor entre dos fluidos.

Convección

La convección ocurre cuando se transfiere calor a través de un fluido (líquido o gas) debido al movimiento del fluido. Cuando un fluido se calienta, su densidad disminuye, lo que hace que aumente y sea reemplazado por un fluido más frío. Este movimiento permite que el calor se transporte de un lugar a otro. En un intercambiador de calor, la convección es crucial para mover el calor desde la superficie calentada (tubo, placa) al fluido.

Radiación

La radiación es la transferencia de calor a través de ondas electromagnéticas, como la radiación infrarroja. Si bien la radiación juega un papel menor en los intercambiadores de calor, sigue siendo un factor en algunos diseños especializados, especialmente cuando los fluidos se calientan a altas temperaturas.

Cómo se aplican estos principios en los intercambiadores de calor

Combinando conducción y convección

En los intercambiadores de calor, la conducción y la convección son los principales mecanismos de transferencia de calor. El calor se conduce primero a través de las paredes del intercambiador de calor (ya sea una placa, un tubo o una carcasa) y luego la convección garantiza que el calor se transfiera desde la superficie sólida al fluido, donde se transporta. Al diseñar el intercambiador de calor con la superficie y los materiales adecuados, se puede maximizar la transferencia de calor.

Área de superficie y eficiencia de transferencia de calor

La eficiencia de la transferencia de calor en un intercambiador de calor está directamente relacionada con la superficie disponible para el intercambio de calor. Cuanto mayor sea la superficie, más calor se podrá transferir entre los dos fluidos. Es por eso que se utilizan diseños como los intercambiadores de calor de placas, ya que su gran superficie permite una transferencia de calor efectiva en un espacio compacto.

Estructura y diseño de intercambiadores de calor.

El diseño de un intercambiador de calor juega un papel importante en la eficiencia con la que puede transferir calor. A continuación, desglosamos los componentes esenciales y las características de diseño que optimizan la transferencia de calor.

Componentes clave de un intercambiador de calor

• Superficies de transferencia de calor : son las superficies donde se transfiere calor entre fluidos. En un intercambiador de calor de placas, las placas sirven como superficies primarias de transferencia de calor, mientras que en un diseño de carcasa y tubos, los tubos realizan esta función.

• Fluidos : Los intercambiadores de calor funcionan transfiriendo calor entre dos fluidos diferentes, que pueden ser líquidos o gases. Los fluidos normalmente están separados por las superficies de transferencia de calor para evitar que se mezclen.

• Disposición del flujo : la disposición en la que los fluidos fluyen a través del intercambiador de calor es fundamental para optimizar la transferencia de calor. Las disposiciones de flujo comunes incluyen contraflujo, flujo paralelo y flujo cruzado.

Tipos de configuraciones de flujo del intercambiador de calor

La disposición del flujo de fluidos en un intercambiador de calor determina su eficiencia. A continuación se muestran los tres tipos principales de configuraciones de flujo:

• Contraflujo : los dos fluidos fluyen en direcciones opuestas, lo que maximiza la diferencia de temperatura y permite una transferencia de calor más eficiente. Esta es la disposición de flujo más eficiente en términos de rendimiento de transferencia de calor.

• Flujo paralelo : los fluidos fluyen en la misma dirección, lo que resulta en una menor diferencia de temperatura entre los fluidos a medida que se mueven a través del intercambiador de calor. Esta disposición es menos eficiente que el contraflujo, pero a veces se utiliza en aplicaciones específicas.

• Flujo cruzado : un fluido fluye perpendicular al otro fluido. Esta disposición se utiliza comúnmente en intercambiadores de calor enfriados por aire.

Eficiencia de transferencia de calor y factores que la afectan

Varios factores influyen en la eficiencia de un intercambiador de calor, lo que afecta su rendimiento en la transferencia de calor. Comprender estos factores puede ayudar a optimizar el rendimiento del intercambiador de calor.

1. Área de superficie de transferencia de calor

El área de la superficie afecta directamente la tasa de transferencia de calor. Cuanto mayor sea la superficie, más calor se podrá transferir entre los fluidos. Esta es la razón por la que muchos intercambiadores de calor están diseñados para aumentar la superficie mediante el uso de placas, aletas o tubos.

2. Diferencia de temperatura

Cuanto mayor sea la diferencia de temperatura entre los dos fluidos, más calor se podrá transferir. Este principio se basa en la segunda ley de la termodinámica, según la cual el calor siempre fluye del objeto más caliente al más frío.

3. Caudal

El caudal de los fluidos juega un papel fundamental en la eficiencia de la transferencia de calor. Los caudales más altos aumentan la tasa de intercambio de calor pero también pueden causar caídas de presión. Es importante equilibrar el caudal para evitar un consumo excesivo de energía.

4. Conductividad de los materiales

El material de la superficie del intercambiador de calor afecta significativamente la transferencia de calor. Se prefieren los materiales con alta conductividad térmica, como el cobre o el aluminio, porque permiten que el calor pase a través de ellos de manera más eficiente.

Aplicaciones de los intercambiadores de calor

Los intercambiadores de calor se utilizan en muchas industrias y cada aplicación se beneficia de su capacidad para gestionar de manera eficiente la transferencia de calor. A continuación se detallan algunas de las industrias principales que dependen de intercambiadores de calor.

1. Sistemas de climatización

En los sistemas HVAC, los intercambiadores de calor se utilizan para transferir calor entre el aire y el agua o los refrigerantes. Desempeñan un papel esencial en la calefacción y refrigeración de edificios, contribuyendo a la eficiencia energética y garantizando una calidad óptima del aire interior.

2. Centrales eléctricas

En las centrales eléctricas, los intercambiadores de calor transfieren calor del vapor o los gases de escape a otros fluidos para generar electricidad. Son cruciales para mantener la eficiencia del sistema y reducir las pérdidas de energía.

3. Refrigeración y Aire Acondicionado

Los intercambiadores de calor son parte integral de los sistemas de refrigeración y aire acondicionado, donde ayudan a absorber el calor del aire interior y liberarlo al exterior, manteniendo los espacios frescos y cómodos.

4. Procesamiento químico

Las industrias de procesamiento de productos químicos dependen de intercambiadores de calor para mantener temperaturas óptimas durante las reacciones. Garantizan que los productos químicos se calienten o enfríen de manera eficiente, manteniendo la integridad de los productos y mejorando la seguridad del proceso.

Mantenimiento de Intercambiadores de Calor

El mantenimiento adecuado es crucial para garantizar la longevidad y eficiencia de los intercambiadores de calor. Descuidar el mantenimiento puede provocar una disminución del rendimiento, mayores costos de energía y posibles fallas del equipo.

Problemas comunes en los intercambiadores de calor

• Incrustaciones : la acumulación de residuos o sedimentos en las superficies de transferencia de calor puede reducir la eficiencia.

• Corrosión : La corrosión puede ocurrir cuando el material del intercambiador de calor reacciona con los fluidos, lo que provoca fugas y daños.

• Obstrucción : Las obstrucciones en los tubos o placas pueden obstruir el flujo de fluido, disminuyendo la efectividad de la transferencia de calor.

Consejos de mantenimiento

La limpieza e inspección periódicas de los intercambiadores de calor ayudan a evitar incrustaciones y obstrucciones.

Verificar fugas y signos de corrosión es importante para garantizar la integridad del sistema.

Reemplazar piezas o componentes desgastados puede evitar daños mayores y mantener la eficiencia.

Conclusión

Comprender los principios detrás de los intercambiadores de calor es crucial para seleccionar el equipo adecuado y garantizar un rendimiento óptimo. En Ruidong Group, nos especializamos en proporcionar intercambiadores de calor de alta calidad diseñados para funcionar de manera eficiente según los principios de conducción y convección. Estos dispositivos transfieren calor de manera efectiva entre fluidos y su diseño, eficiencia y rendimiento general dependen de factores como el área de superficie, el caudal y la conductividad del material. Destacamos la importancia del mantenimiento regular para evitar problemas como suciedad, corrosión y obstrucciones, que de otro modo podrían comprometer la eficiencia y la confiabilidad del sistema. Ya sea que esté buscando mejorar el rendimiento de su sistema o garantizar la funcionalidad a largo plazo, nuestro equipo está aquí para ofrecer asesoramiento experto y soluciones personalizadas para satisfacer sus necesidades específicas. Comuníquese con nosotros hoy para saber cómo podemos ayudarlo a elegir y mantener el intercambiador de calor ideal para su aplicación.

Preguntas frecuentes

P1: ¿Cómo transfiere calor un intercambiador de calor?

Un intercambiador de calor transfiere calor de un fluido a otro mediante conducción y convección. El calor pasa del fluido más caliente al más frío sin que los dos fluidos se mezclen.

P2: ¿Qué tipos de intercambiadores de calor se utilizan habitualmente?

Los tipos comunes de intercambiadores de calor incluyen intercambiadores de calor de placas, intercambiadores de calor de carcasa y tubos, intercambiadores de calor enfriados por aire e intercambiadores de calor de doble tubería.

P3: ¿Cómo puedo mejorar la eficiencia de mi intercambiador de calor?

La eficiencia se puede mejorar optimizando la diferencia de temperatura entre los fluidos, aumentando el área de superficie, ajustando los caudales y seleccionando materiales con alta conductividad térmica.

P4: ¿Con qué frecuencia se deben dar mantenimiento a los intercambiadores de calor?

Los intercambiadores de calor deben inspeccionarse periódicamente, al menos una vez al año, para evitar incrustaciones, corrosión y obstrucciones, y para garantizar que funcionen de manera eficiente.

P5: ¿Qué causa que falle un intercambiador de calor?

La falla del intercambiador de calor puede deberse a problemas como corrosión, obstrucciones, incrustaciones y daños físicos como grietas o fugas.
