Un intercambiador de calor es un componente esencial en muchos sistemas industriales y HVAC. Su función principal es facilitar la transferencia de calor entre dos fluidos sin que se mezclen. Esto es crucial en procesos que requieren regulación del calor, como en los sistemas de refrigeración.
En los sistemas de agua de refrigeración, los intercambiadores de calor desempeñan un papel fundamental a la hora de mantener temperaturas de funcionamiento seguras y mejorar la eficiencia de diversos procesos. Ya sea en plantas de energía, centros de datos o instalaciones de fabricación, comprender el papel de los intercambiadores de calor en los sistemas de agua de refrigeración es crucial para mantener el rendimiento del sistema y minimizar los costos operativos.
Este artículo explorará el propósito de los intercambiadores de calor en sistemas de agua de refrigeración, los tipos utilizados, sus beneficios y requisitos de mantenimiento. Al final, comprenderá claramente cómo los intercambiadores de calor contribuyen a la eficacia de los sistemas de agua de refrigeración.
1. Descripción general de los sistemas de agua de refrigeración
¿Qué es un sistema de agua de refrigeración?
Un sistema de agua de refrigeración es una red de tuberías y componentes diseñados para gestionar y disipar el calor generado durante los procesos industriales o por los equipos HVAC. El sistema normalmente utiliza agua como medio para la transferencia de calor. Los sistemas de agua de refrigeración se utilizan en una amplia gama de aplicaciones, incluida la generación de energía, la fabricación y el control climático en grandes edificios.
En la mayoría de los procesos industriales, equipos como compresores, motores y reactores generan un exceso de calor. El sistema de agua de refrigeración absorbe este calor y lo transfiere fuera del equipo para evitar el sobrecalentamiento, que podría provocar daños o ineficiencia.
Componentes clave de un sistema de agua de refrigeración
Un sistema de agua de refrigeración típico consta de varios componentes clave:
Componente | Descripción |
Torre de enfriamiento | Disipa el calor a la atmósfera mediante enfriamiento evaporativo. |
Pumps | Haga circular el agua de refrigeración a través del sistema. |
Intercambiador de calor | Transfiere calor del equipo al agua de refrigeración. |
Red de tuberías | Entrega el agua de refrigeración hacia y desde el intercambiador de calor y el equipo. |
Sistema de filtración | Elimina residuos y contaminantes del agua de refrigeración. |
Los sistemas de agua de refrigeración están diseñados para garantizar que el calor se absorba y elimine de manera eficiente del equipo, manteniendo condiciones de funcionamiento óptimas y evitando el sobrecalentamiento.
¿Por qué son importantes los sistemas de agua de refrigeración?
Los sistemas de agua de refrigeración son esenciales para prevenir fallas en los equipos debido al calor excesivo. Muchos procesos industriales requieren un control preciso de la temperatura para garantizar la calidad, la seguridad y la eficiencia operativa del producto. Sin un sistema de agua de refrigeración eficaz, el equipo podría sobrecalentarse, lo que provocaría costosos tiempos de inactividad, reducción de la eficiencia y posibles daños a la maquinaria.
2. El papel del intercambiador de calor en los sistemas de agua de refrigeración
Función principal del intercambiador de calor en sistemas de agua de refrigeración
La función principal de un intercambiador de calor en un sistema de agua de refrigeración es transferir calor del sistema o equipo al agua de refrigeración. Los intercambiadores de calor facilitan esta transferencia de calor al permitir que dos fluidos (generalmente uno caliente y otro frío) pasen muy cerca sin mezclarse. Esto garantiza que el calor se transfiera eficazmente sin contaminar los fluidos.
En un sistema de agua de refrigeración, los intercambiadores de calor normalmente transfieren el calor generado por procesos industriales, como la generación de energía, la fabricación o el aire acondicionado, al agua de refrigeración. Luego, el agua de refrigeración transporta este calor a una unidad de disipación de calor, como una torre de refrigeración.
Cómo se transfiere el calor en un intercambiador de calor
Los intercambiadores de calor funcionan según tres principios fundamentales de transferencia de calor:
Conducción : El calor se transfiere a través de las paredes del material del intercambiador de calor (generalmente metal) desde el fluido caliente al fluido frío.
Convección : La transferencia de calor también se produce mediante el movimiento de fluidos, ya que los fluidos más calientes tienden a subir mientras que los más fríos descienden.
Radiación : en algunos casos, el calor también puede transferirse mediante radiación, aunque esto es menos común en los sistemas de agua de refrigeración.
El intercambiador de calor garantiza que el calor se transfiera eficazmente desde el sistema industrial al agua de refrigeración, manteniendo el rango de temperatura deseado tanto para el equipo como para el sistema de refrigeración.
Regulación de temperatura y eficiencia
La eficiencia de un sistema de agua de refrigeración depende del funcionamiento eficaz del intercambiador de calor. Si el intercambiador de calor no funciona correctamente, puede provocar una transferencia de calor ineficiente, lo que hace que el sistema de agua de refrigeración tenga dificultades para mantener las temperaturas necesarias. Esto puede resultar en un mayor consumo de energía, desgaste del sistema y la posibilidad de sobrecalentamiento del equipo.
Al mantener un intercambiador de calor eficaz, el sistema de agua de refrigeración puede funcionar de manera eficiente, utilizando menos energía y extendiendo la vida útil tanto del equipo como del propio sistema de refrigeración.
3. Tipos de intercambiadores de calor utilizados en sistemas de agua de refrigeración
En los sistemas de agua de refrigeración se utilizan varios tipos de intercambiadores de calor, cada uno de ellos adecuado para diferentes condiciones y necesidades operativas. Los tipos más comunes incluyen:
Intercambiador de calor de carcasa y tubos
El intercambiador de calor de carcasa y tubos consta de una serie de tubos dentro de una carcasa cilíndrica. Un fluido fluye a través de los tubos, mientras que el otro fluido fluye alrededor de los tubos dentro de la carcasa. Este diseño es eficaz para sistemas de refrigeración a gran escala y puede soportar altas presiones y temperaturas.
Característica | Intercambiador de calor de carcasa y tubos |
Configuración de flujo | Contracorriente, flujo paralelo o flujo cruzado. |
Aplicaciones | Centrales eléctricas, industrias petroquímicas, refinerías. |
Ventajas | Alta eficiencia de transferencia de calor, puede manejar grandes volúmenes de fluido. |
Desventajas | Requiere mucho espacio y más mantenimiento debido a la acumulación de sarro. |

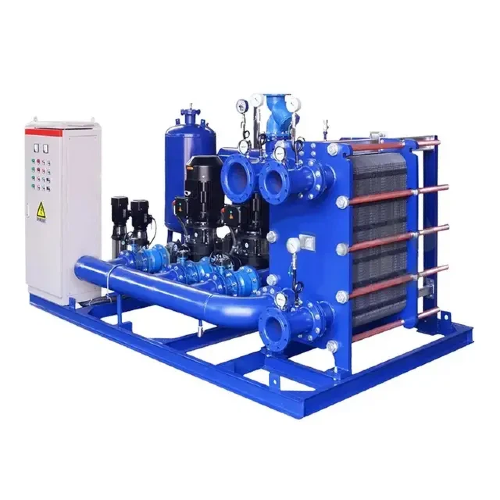

Intercambiador de calor de placas
El intercambiador de calor de placas consta de varias placas apiladas con pequeños espacios para el flujo de fluido. Este tipo es compacto y eficiente, lo que lo hace ideal para sistemas donde el espacio es limitado.
Característica | Intercambiador de calor de placas |
Configuración de flujo | Diseño de flujo cruzado o contraflujo. |
Aplicaciones | Sistemas HVAC, refrigeración, aplicaciones industriales de pequeña escala. |
Ventajas | Alta eficiencia de transferencia de calor, diseño compacto. |
Desventajas | Puede ser propenso a incrustarse y requiere mantenimiento regular. |
Intercambiador de calor enfriado por aire
Un intercambiador de calor enfriado por aire utiliza aire para enfriar el fluido. Por lo general, consta de tubos con aletas a través de los cuales fluye el fluido y se sopla aire sobre las aletas para disipar el calor. Este tipo de intercambiador de calor se utiliza a menudo en situaciones en las que la disponibilidad de agua es limitada.
Característica | Intercambiador de calor enfriado por aire |
Configuración de flujo | El aire pasa sobre los tubos con aletas, enfriando el líquido del interior. |
Aplicaciones | Automoción, pequeños sistemas de refrigeración, aplicaciones industriales. |
Ventajas | No requiere agua, apto para ambientes secos. |
Desventajas | Menos eficiente que los sistemas refrigerados por agua, se requiere una gran superficie. |
¿Qué intercambiador de calor es mejor para su sistema de agua de refrigeración?
La elección del intercambiador de calor depende de varios factores como el tipo de fluido, la carga térmica y el espacio disponible. Para aplicaciones industriales a gran escala, normalmente se utilizan intercambiadores de calor de carcasa y tubos, mientras que los intercambiadores de calor de placas son más adecuados para sistemas compactos. Los intercambiadores de calor enfriados por aire son ideales para entornos donde la disponibilidad de agua es limitada.
4. Beneficios clave del uso de un intercambiador de calor en sistemas de agua de refrigeración
Eficiencia mejorada
Los intercambiadores de calor mejoran significativamente la eficiencia de los sistemas de agua de refrigeración al permitir que el calor se transfiera de manera más efectiva. Cuando el calor se transfiere eficientemente del sistema al agua de refrigeración, el sistema funciona con un rendimiento óptimo, lo que reduce el consumo de energía y mejora el rendimiento general del sistema de refrigeración.
Ahorro de energía
Al optimizar la transferencia de calor, los intercambiadores de calor reducen la necesidad de potencia de refrigeración adicional. Esto conduce a ahorros de energía, lo que puede reducir significativamente los costos operativos con el tiempo. En sistemas industriales a gran escala, estos ahorros pueden ser sustanciales, lo que hace que los intercambiadores de calor sean una inversión rentable.
Vida útil extendida del equipo
Una gestión adecuada del calor prolonga la vida útil del equipo en el sistema de agua de refrigeración. Cuando el calor se elimina de manera eficiente, es menos probable que el equipo sufra desgaste causado por el sobrecalentamiento. Esto prolonga la vida útil tanto del intercambiador de calor como del equipo que se está enfriando.
Beneficios ambientales
Los intercambiadores de calor eficientes ayudan a reducir el impacto ambiental de los sistemas de refrigeración al reducir el consumo de energía. Esto resulta en una menor presión sobre los recursos energéticos y puede contribuir a los esfuerzos de sostenibilidad de una empresa. Un menor uso de energía también significa menos emisiones, lo que beneficia al medio ambiente.
5. Mantenimiento y cuidado de los intercambiadores de calor en sistemas de agua de refrigeración
Por qué el mantenimiento es fundamental
El mantenimiento de los intercambiadores de calor en un sistema de agua de refrigeración es esencial para garantizar su longevidad y rendimiento eficiente. El mantenimiento regular ayuda a prevenir problemas como suciedad, corrosión e incrustaciones, que pueden reducir la eficiencia de transferencia de calor del intercambiador de calor.
Tareas de mantenimiento de intercambiadores de calor.
Tarea | Frecuencia | Objetivo |
Inspección | Anual o bianual | Verifique si hay desgaste, fugas o signos de daño. |
Limpieza | Cada 6-12 meses | Elimine la acumulación de sarro, suciedad y residuos que puedan impedir la transferencia de calor. |
Descalcificación | Según sea necesario | Evite la acumulación de sarro, especialmente en áreas de agua de alta dureza. |
Pruebas de fugas | Anualmente | Asegúrese de que no haya fugas que puedan afectar la eficiencia del sistema. |
Señales de problemas con el intercambiador de calor
La inspección y el mantenimiento periódicos ayudarán a detectar posibles problemas a tiempo. Las señales de que su intercambiador de calor puede necesitar reparación o reemplazo incluyen:
Reducción de la eficiencia de enfriamiento.
Corrosión visible o picaduras en las superficies.
Ruidos o vibraciones inusuales.
Fugas o signos de pérdida de presión.
6. Conclusión
En conclusión, los intercambiadores de calor desempeñan un papel crucial para garantizar la eficiencia y confiabilidad de los sistemas de agua de refrigeración. Permiten una transferencia de calor eficaz desde los equipos industriales al agua de refrigeración, evitando el sobrecalentamiento y optimizando el rendimiento . Al seleccionar el tipo correcto de intercambiador de calor y garantizar un mantenimiento adecuado, puede mejorar significativamente la eficiencia energética, extender la vida útil de su equipo y reducir los costos operativos.
En Ruidong Group, nos especializamos en proporcionar intercambiadores de calor de alta calidad diseñados para satisfacer las necesidades específicas de diversos sistemas de agua de refrigeración. Nuestro equipo está dedicado a ayudarlo a elegir la solución adecuada para su sistema, garantizando la máxima eficiencia y rendimiento a largo plazo. Si está buscando mejorar su sistema de agua de refrigeración o necesita asesoramiento de expertos, no dude en contactarnos. Permítanos ayudarlo a optimizar sus operaciones y lograr resultados sostenibles.
7. Preguntas frecuentes
¿Cuál es la función principal de un intercambiador de calor en un sistema de agua de refrigeración?
La función principal de un intercambiador de calor es transferir calor del equipo industrial al agua de refrigeración, asegurando que el equipo no se sobrecaliente.
¿Cómo mejora un intercambiador de calor la eficiencia energética?
Los intercambiadores de calor optimizan la transferencia de calor, reduciendo la necesidad de potencia de refrigeración adicional y disminuyendo el consumo de energía.
¿Qué tipos de intercambiadores de calor se utilizan en los sistemas de agua de refrigeración?
Los tipos comunes incluyen intercambiadores de calor de carcasa y tubos, intercambiadores de calor de placas e intercambiadores de calor enfriados por aire.
¿Con qué frecuencia se debe limpiar o mantener un intercambiador de calor?
El mantenimiento regular, incluidas la limpieza y la inspección, debe realizarse anualmente o cada dos años, según las condiciones operativas.
¿Cuáles son las señales de que es posible que sea necesario reemplazar un intercambiador de calor?
Los signos comunes incluyen una eficiencia de enfriamiento reducida, corrosión visible y fugas o pérdida de presión.
