Principios básicos del ciclo de enfriamiento
El principio central del ciclo de enfriamiento es la transferencia direccional del calor: absorbe el calor del área que necesita enfriamiento y liberación en el entorno externo. Específicamente, esto se logra circulando un refrigerante dentro de un sistema cerrado para transferir el calor.
Este proceso se basa en la operación coordinada de cuatro componentes clave: el compresor, el condensador, el dispositivo de aceleración y el evaporador.
Como tecnología de apoyo clave para la producción industrial moderna, los enfriadores de agua de enfriamiento industrial se usan ampliamente en campos industriales modernos, como el procesamiento de alimentos, la síntesis química y los biofarmacéuticos. Aseguran la estabilidad de los procesos de producción, mejoran la calidad del producto y mejoran la eficiencia energética.

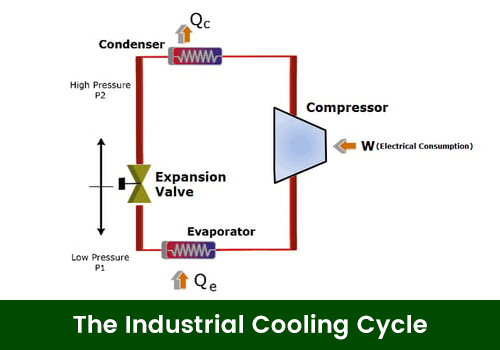

Figura 1 : Ciclo de enfriamiento industrial
Análisis de componentes del núcleo
I. Compresor
El compresor es el corazón del sistema de enfriamiento, responsable de comprimir y calentar el refrigerante gaseoso para aumentar su densidad. Para lograr un enfriamiento efectivo, la temperatura del refrigerante debe ser más alta que la del medio de enfriamiento en el condensador (como el aire o el agua) para liberar el calor. Al mismo tiempo, el compresor impulsa la circulación del refrigerante dentro del sistema cerrado. Los tipos comunes de compresores utilizados en el enfriamiento industrial incluyen tornillos, pistón, centrífuga y tipos de desplazamiento, con los compresores de desplazamiento y tornillo los más frecuentes. Los compresores de tornillos son adecuados para aplicaciones de aire acondicionado químicos, procesamiento y aire acondicionado refrigerados por agua a gran escala.

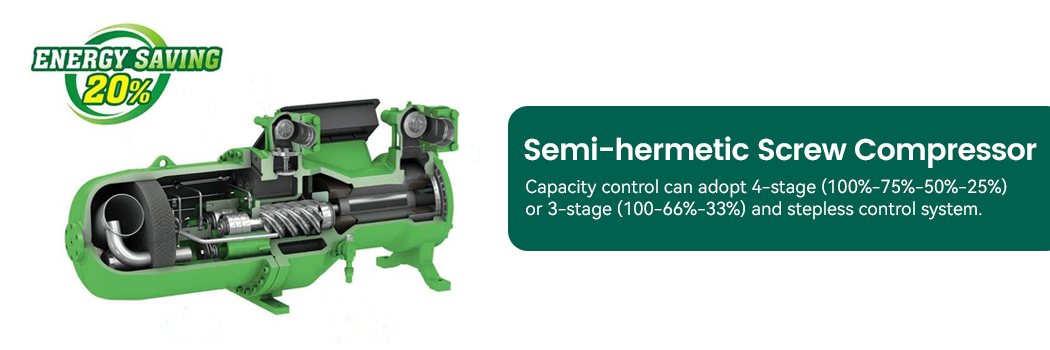

Figura 2: Compresor de tornillo semi-hermético
II. Condensador
El condensador es el componente clave que se enfría y condensa vapor de refrigerante de alta temperatura y alta presión en un estado líquido al intercambiar calor con un medio de enfriamiento (como el aire o el agua), eliminando el calor del refrigerante.
(1) Condensador de aletas
El condensador de aletas usa ventiladores para obligar al aire a fluir sobre las bobinas del condensador, disipando el calor del refrigerante al entorno circundante. Tiene una estructura simple, bajo consumo de agua y es adecuado para uso al aire libre, especialmente en lugares donde el agua es escasa.
Figura 3: Condensador de aletas
(2) Condensador de carcasa y tos
El condensador de carcasa y tubo usa agua como medio de enfriamiento. El refrigerante fluye dentro de los tubos del condensador, y el calor se transfiere a través de las paredes del tubo hacia el agua de enfriamiento. En comparación con los condensadores refrigerados por aire, los condensadores refrigerados por agua son más eficientes en entornos de alta temperatura, logrando temperaturas de condensación más bajas y, por lo tanto, mejoran el rendimiento general del sistema de enfriamiento.

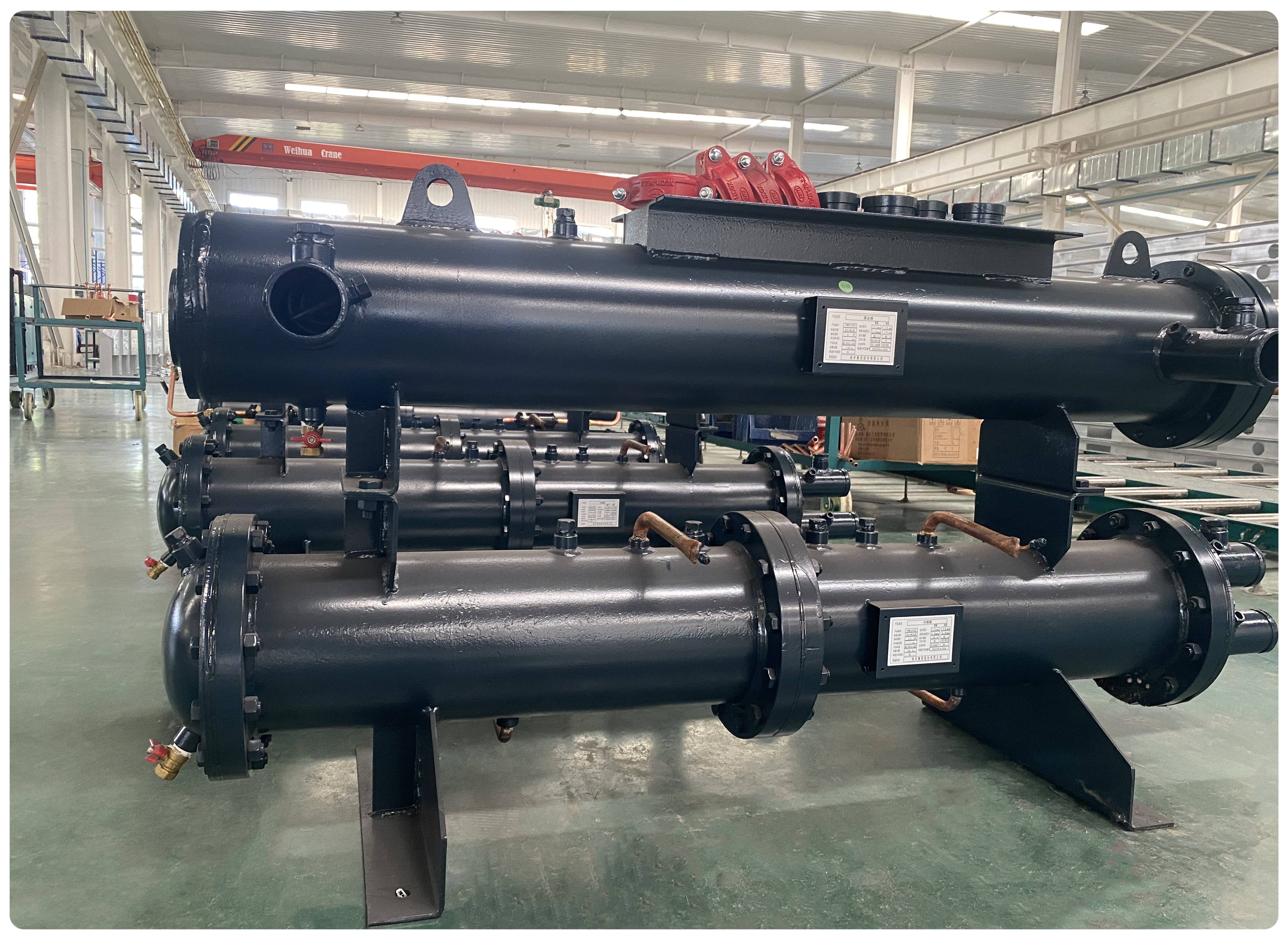

Figura 4: Condensador de carcasa y tubo
Iii. Evaporador
El evaporador es un componente central del sistema de enfriamiento, donde el refrigerante líquido absorbe el calor y se evapora, lo que cumple la tarea de enfriamiento real. Ruidong Group, como una empresa profesional de diseño y fabricación de HVAC, ofrece condensadores y evaporadores de alta calidad bajo su propia marca, equipado con compresores de marca conocidos. Desde el control de la materia prima hasta la fabricación de productos, la empresa garantiza estrictamente la calidad de las unidades para satisfacer las necesidades de varios entornos de enfriamiento industrial.

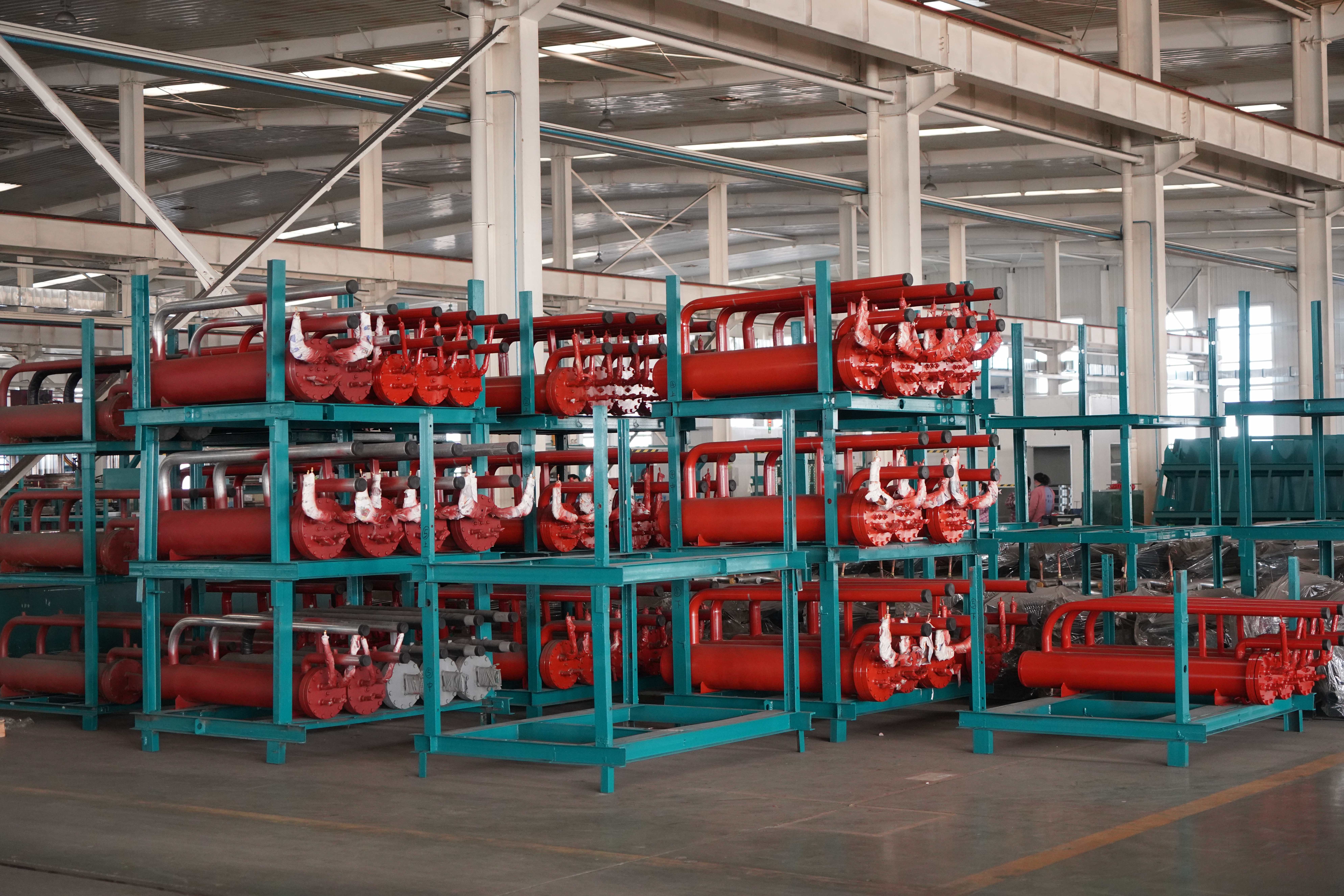

Figura 5: Inventario de intercambiador de calor

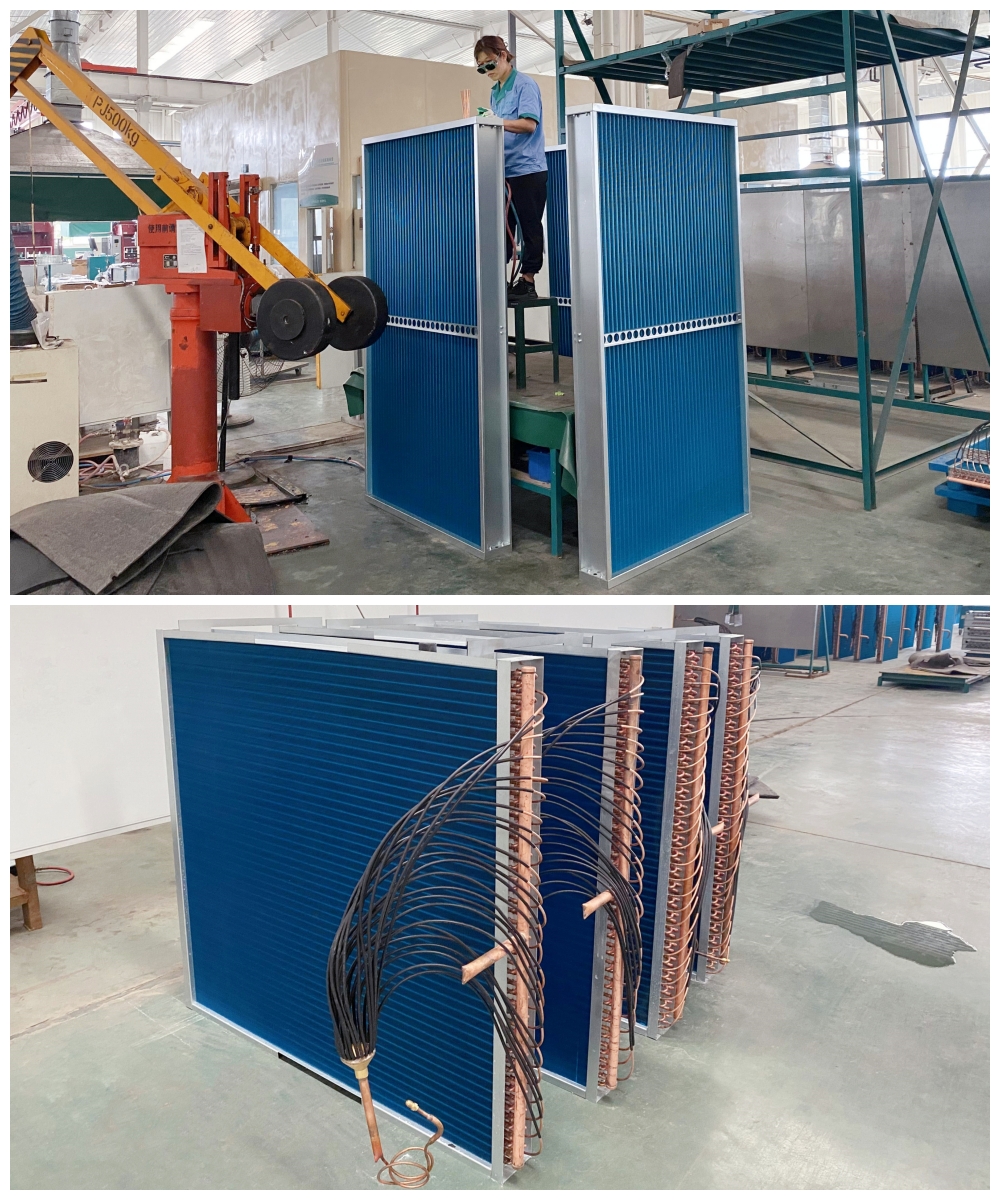

Figura 6: Línea de producción de condensador/evaporador de carcasa y tubo
IV. Descripción general de la válvula de expansión
La válvula de expansión es un componente clave en el ciclo de refrigeración. Sus funciones principales son regular el caudal de refrigerante para satisfacer la demanda de 'ebullición' del evaporador y reducir la presión del refrigerante para facilitar la transición entre el lado de alta presión (compresor y condensador) y el lado de baja presión (evaporador).
(1) Válvula de expansión térmica
La válvula de expansión térmica, comúnmente utilizada en la refrigeración industrial, ajusta automáticamente el flujo de refrigerante al detectar los cambios de temperatura y presión en el evaporador a través de una bombilla de detección para mantener el sobrecalentamiento. La instalación y la calibración adecuadas pueden evitar el flujo de refrigerante anormal.
(2) Válvula de expansión electrónica
La válvula de expansión electrónica monitorea los parámetros del sistema a través de sensores y controladores, y controla con precisión el flujo de refrigerante en función de los datos en tiempo real. Es adecuado para aplicaciones con variaciones de carga significativas, pero requiere una fuente de alimentación estable y un mantenimiento regular de componentes electrónicos.
Independientemente del tipo de válvula de expansión elegida, el objetivo del núcleo es garantizar una expansión de refrigerante efectiva y una absorción de calor en el evaporador mientras mantiene la operación estable del sistema. Ruidong Group puede recomendar el dispositivo de estrangulamiento más adecuado basado en necesidades específicas y características del sistema, y proporcionar sugerencias técnicas de soporte y mantenimiento.
Otros componentes importantes
I. Refrigerantes
Los refrigerantes son los medios de transferencia de calor en los sistemas de refrigeración. Circulan entre los estados líquidos y gaseosos con cambios en la temperatura y la presión, absorbiendo y liberando calor para lograr el enfriamiento. El grupo Ruidong comúnmente usa refrigerantes como R22, R134A, R410A y R407C, que son más seguros y más ecológicos.
II. Control de presión
Los sensores de presión y los controladores se instalan en el sistema de refrigeración para monitorear los niveles de presión. Ayudan a prevenir la sobrepresión, lo que puede causar daños en el equipo o riesgos de seguridad. El control de presión también garantiza que el refrigerante funcione dentro del rango de presión óptimo, mejorando el rendimiento y la eficiencia del sistema.
Iii. Control de seguridad
Los dispositivos de control de seguridad, como interruptores de alta presión, interruptores de baja presión, protectores de sobrecarga y protectores de energía, están diseñados para proteger el sistema y los operadores de los peligros potenciales.
IV. Automatización y monitoreo
Los programas de control utilizan el software de programación de Siemens, que permite ajustes de parámetros flexibles basados en condiciones de funcionamiento reales para lograr una lógica de control óptima. Esto garantiza un funcionamiento eficiente y de ahorro de energía de la unidad. Los controladores de microcomputadoras y los componentes eléctricos son de marcas conocidas, capaces de operar estable en temperaturas ambientales que varían de -15 ° C a 55 ° C. Cuentan con funciones de control automáticas integrales y están equipados con interfaces RS-232/RS-485 para control remoto.
El principio de trabajo básico del ciclo de refrigeración es el mismo, pero la selección, la instalación y el mantenimiento de los componentes en los sistemas de refrigeración de procesos industriales son cruciales para el rendimiento del sistema. Optimizar los compresores, condensadores, evaporadores, válvulas de expansión y sistemas de control puede mejorar la eficiencia, reducir el consumo de energía y garantizar la calidad y la seguridad.
Los enfriadores industriales se utilizan ampliamente en industrias como generación de energía, marina, alimentos y bebidas, petroquímicos, petróleo y gas, procesamiento de datos y enfriamiento del distrito. Con la creciente demanda de refrigeración en aplicaciones industriales, los sistemas personalizados que cumplen con los estándares estrictos se están convirtiendo en la tendencia. Estos sistemas requieren un diseño e implementación cuidadosos.
Ruidong Group ofrece servicios integrales de HVAC, diseñando sistemas de refrigeración eficientes, de ahorro de energía y ecológicos para diversas industrias. Contáctenos para más información.

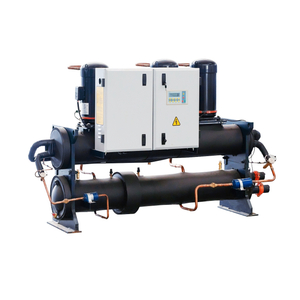

Figura 7: Serie de enfriadores industriales y aire acondicionado comercial
