Las unidades de manejo de aire (AHU) son el equipo central de los sistemas de aire acondicionado. Puede enfriar, calentar, humidificar y filtrar el aire de acuerdo con diferentes escenarios de aplicación, y se usa ampliamente en varios espacios públicos y comerciales. Las AHU se clasifican principalmente en cuatro tipos: montados en el techo, tipo jet, horizontal y vertical. Aunque sus funciones centrales son consistentes, la clasificación se basa esencialmente en hacer coincidir el espacio de instalación con requisitos funcionales.
Este documento proporciona una explicación detallada de las clasificaciones de AHU, las configuraciones centrales, los parámetros operativos, las ventajas de rendimiento y los escenarios de aplicaciones, que sirve como referencia para la selección y aplicación del usuario.
1. Método de instalación

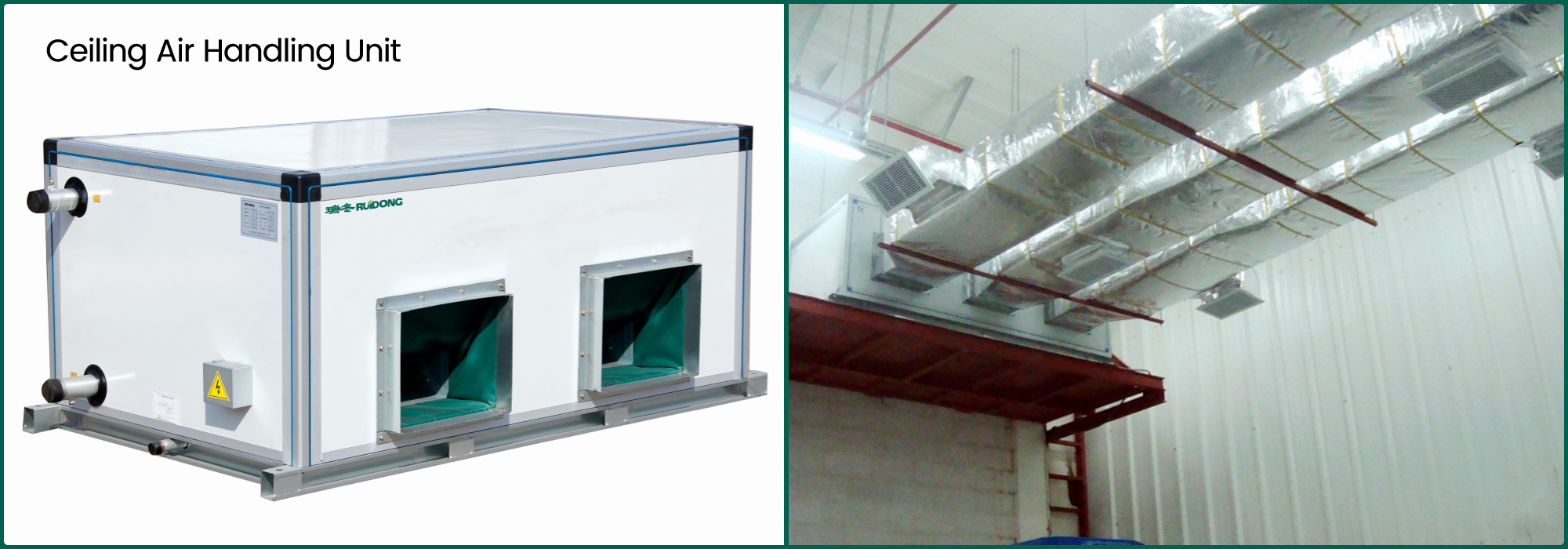

Techo: las unidades de manejo de aire montada adoptan un diseño de instalación de elevación. Tiene una estructura compacta y un tamaño pequeño, no ocupa espacio en el piso, y solo necesita ser fijado dentro del techo del edificio utilizando soportes especiales de elevación (asegúrese de que la capacidad de carga del techo sea al menos 1.2 veces el peso unitario).
Durante la instalación, debe reservarse suficiente espacio de mantenimiento (generalmente 300–500 mm alrededor de la unidad). El interior del techo debe estar bien ventilado para evitar la acumulación de calor durante la operación. Los conductos de entrada y salida de la unidad deben conectarse con precisión al sistema de conductos dentro del techo para garantizar la atracción y reducir la fuga de aire.
2. Distancia de suministro de aire
Debido a su tamaño compacto y su potencia y presión moderadas del ventilador, la distancia de suministro de aire es típicamente de 7.5 metros 40 . Este tipo de unidad es adecuado para el suministro de aire de corta distancia y generalmente se usa con conductos de aire interior locales o difusores de aire para lograr un tratamiento de aire preciso en áreas pequeñas (por ejemplo, pequeñas oficinas, salas de reuniones, habitaciones de hotel), evitando una mayor resistencia al aire, consumo de energía y pérdida de temperatura causada por el suministro de aire de larga distancia.
3. Ventajas clave y escenarios de aplicación
Su principal ventaja es ahorrar espacio en el piso y ofrecer una instalación flexible, especialmente adecuada para áreas con espacio de piso limitado.
Los escenarios aplicables incluyen habitaciones de huéspedes del hotel, oficinas pequeñas, salas de hospital, salas de lectura de biblioteca y otras áreas de tratamiento de aire pequeños o descentralizados.
1. Método de instalación

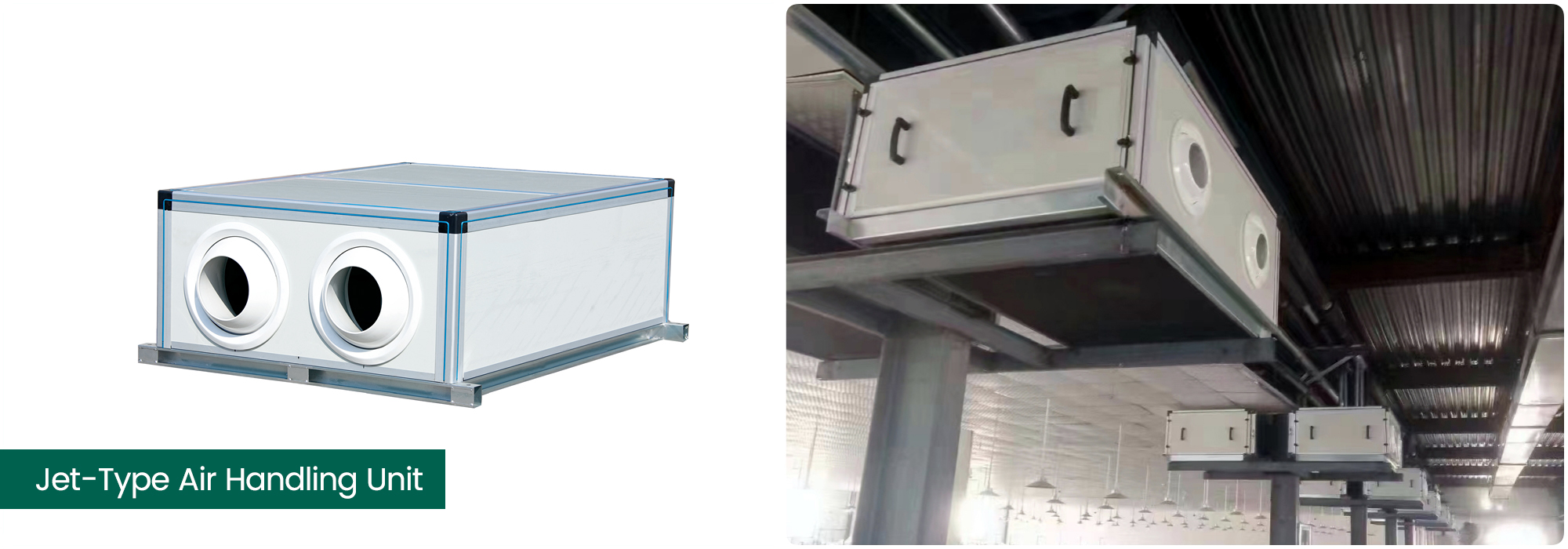

Jet Ahus se puede instalar de dos maneras: techo y piso. La instalación del techo es similar a las ahus del techo, pero el cuerpo de la unidad está equipado con una salida de aire especial. El formulario de instalación del piso requiere colocar la unidad en un área de piso plana (con una almohadilla de amortiguación como un cojín de goma para reducir la vibración) o elevado de 100 a 200 mm sobre el suelo para facilitar la limpieza y el mantenimiento.
Durante la instalación, se debe prestar atención a la orientación de la salida de aire de chorro. El ángulo debe ajustarse de acuerdo con el diseño del espacio interior y los requisitos de suministro de aire (se puede lograr un ajuste de ángulo de 0 a 30 °) para garantizar que el flujo de aire del chorro pueda cubrir el área objetivo. Al mismo tiempo, se deben usar tuberías flexibles para la conexión entre la unidad y el conducto de aire para reducir el impacto de la vibración en el conducto de aire y garantizar el suministro de aire estable.
2. Distancia de suministro de aire
La ventaja central de Jet Ahus es el suministro de aire de larga distancia. Utilizando la tecnología especial de flujo de aire de chorro, el flujo de aire de alta presión crea un efecto de reacción que supera la resistencia al aire, lo que permite distancias de suministro de aire de 20-50 metros, con algunos modelos grandes que alcanzan más de 60 metros. Estas unidades no requieren sistemas de conductos complejos y pueden entregar aire acondicionado directamente a través de las boquillas de chorro, reduciendo la inversión en conductos y las pérdidas de resistencia.
3. Ventajas clave y escenarios de aplicación
Las ventajas incluyen una larga distancia de suministro de aire, distribución de flujo de aire uniforme y conductos reducidos, reducción de los costos de instalación y el uso del espacio.
Los escenarios aplicables incluyen grandes centros comerciales, supermercados, gimnasios, salas de exhibición y salas de espera de la estación de tren : espacios grandes de techo alto (típicamente ≥ 4 metros) que requieren una circulación de aire eficiente y un control de temperatura.
1. Método de instalación
Las ahus horizontales se instalan en el piso en un diseño horizontal. Deben colocarse en una superficie plana (con nivelación de cemento o base de acero) para garantizar un funcionamiento estable.
Las unidades se pueden personalizar en tamaño y son típicamente modulares, lo que permite la combinación de diferentes secciones (por ejemplo, filtro, enfriamiento, calentamiento, humidificación). Las conexiones de los conductos generalmente usan bridas con juntas de sellado (p. Ej., Caucho resistente a la temperatura) para garantizar la atracción. Se debe reservar suficiente espacio de mantenimiento (500 - 800 mm en ambos lados, 400 - 600 mm en la parte superior).
2. Distancia de suministro de aire
Con mayor potencia del ventilador y mayor presión, y combinada con el diseño adecuado del conducto, la distancia de suministro de aire puede alcanzar los 27 metros 55 . Estas unidades son adecuadas para el suministro de aire de distancia media a larga y pueden distribuir aire acondicionado a múltiples habitaciones o grandes áreas con flujo de aire estable y precisión de control de alta temperatura ( ± 1° C).
3. Ventajas clave y escenarios de aplicación
Las ventajas incluyen un amplio rango de flujo de aire (ahus horizontal Ruidong: 2000 - 50000 m ³ /h), secciones funcionales completas y alta eficiencia de intercambio de calor, satisfacer las necesidades complejas de tratamiento de aire.
Los escenarios aplicables incluyen oficinas grandes, vestíbulos de hoteles, edificios ambulatorios hospitalarios, salas de biblioteca y pisos de centros comerciales , áreas de tratamiento de aire centralizado mediano a grande.
1. Método de instalación

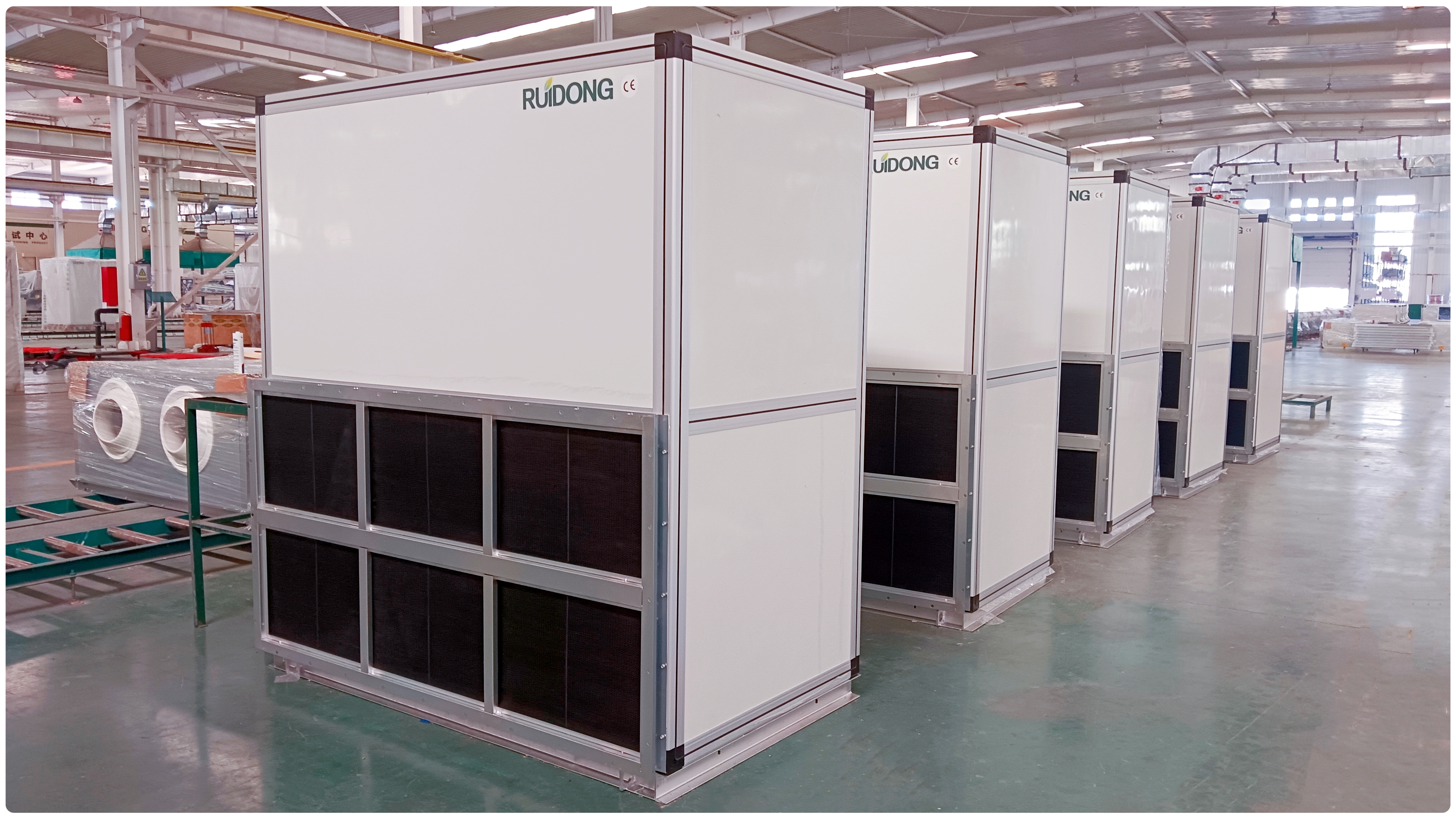

Las AHU verticales se instalan en posición vertical en el piso, ocupando una pequeña huella (1/3 a 1/2 de unidades horizontales), adecuadas para espacios estrechos como esquinas, salas de equipos o lados de corredor. La unidad debe colocarse en una superficie de nivel, con pies ajustables (50-100 mm ) para nivelar para evitar la vibración.
Las instrucciones de entrada y salida de aire son flexibles ( salida de entrada/salida superior o salida inferior ) dependiendo de los requisitos del sitio. Los conductos están conectados a través de sellos bridas para evitar fugas. Las puertas de mantenimiento se encuentran en la parte delantera o lateral, lo que requiere solo 200 a 300 mm de espacio libre superior.
2. Distancia de suministro de aire
La distancia de suministro de aire está entre los tipos montado en el techo y horizontales, típicamente 27- 55 metros. Debido a la estructura más alta y una mayor colocación del ventilador, el flujo de aire se puede optimizar utilizando diseños de salida (por ejemplo, rejillas de doble capa, difusores) para cubrir efectivamente los espacios de nivel medio, adecuados para áreas medianas.
3. Ventajas clave y escenarios de aplicación
Las ventajas incluyen huella pequeña, instalación flexible y funcionalidad completa, lo que permite el tratamiento de alto flujo de aire en un espacio limitado.
Los escenarios aplicables incluyen salas de equipos al lado de los corredores del hotel, áreas auxiliares en pequeños centros comerciales, pasillos hospitalarios y áreas cerca de despensas o baños en edificios de oficinas.
1. Configuración de humidificación y filtración

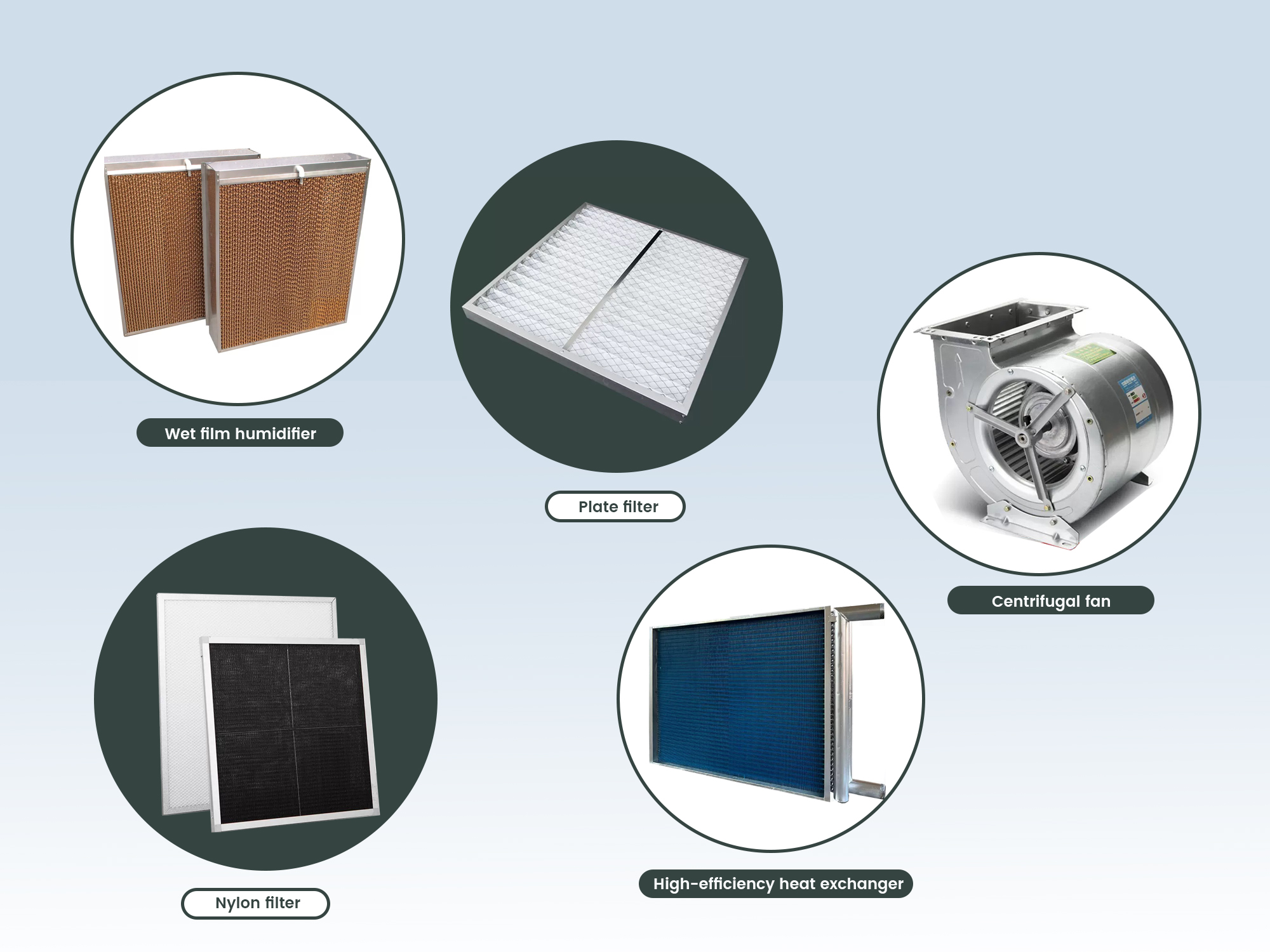

(1) Función de humidificación: sin cambiar el tamaño de la unidad, se puede agregar un módulo de humidificación de película húmeda. Utiliza la evaporación natural, no produce niebla blanca y ajusta la humedad automáticamente en función de las necesidades interiores (específicamente coincidentes de acuerdo con el volumen de aire de la unidad).
(2) Configuración de filtración:
L Filtro estándar: devuelve la entrada de aire equipada con filtro de malla de nylon, un filtro primario con precisión de filtración de 1 a 10 μm, efectiva para partículas de polvo grandes, fácil de limpiar y reemplazar.
L Filtro opcional: se puede seleccionar un filtro de panel primario (40–60% de eficiencia para partículas ≥5.0 μm). Para una mayor limpieza, los filtros de mediana o alta eficiencia están disponibles.
2. Opciones de fila de bobina de enfriamiento
Las bobinas de enfriamiento (o calefacción) están disponibles en configuraciones de 4 filas, 6 y 8 filas:
L 4 - Tuberías de fila: Área de intercambio de calor más pequeña , adecuada para espacio pequeño con baja demanda de intercambio de calor, compacta y eficiente en energía.
l 6 - Tuberías de fila: área moderada, configuración convencional, adecuada para la mayoría de las necesidades de enfriamiento/calefacción (por ejemplo, oficinas, vestíbulos de hoteles), equilibrio de eficiencia de intercambio de calor y consumo de energía.
L 8-Tuberías de hileras: área más grande, más alta eficiencia, adecuada para escenarios de demanda de alto intercambio de calor (por ejemplo, climas fríos, salas de equipos de alto calor, aire fresco de alta temperatura/humedad). Puede ajustar rápidamente la temperatura del aire y garantizar la estabilidad de la temperatura interior.
3. Normas de parámetros operativos
Las unidades de manejo de aire se dividen en dos modos de operación: modo de aire de retorno y modo de aire fresco:
Modo de aire de retorno (principalmente aire interior, ≤30% de aire fresco):
L enfriamiento: agua fría 7 ° C/12 ° C, aire de entrada 27 ° C/19.5 ° C DB/WB, capacidad de enfriamiento 10.5–377.9 kW.
L Calefacción: agua caliente 60 ° C, aire de entrada 21 ° C DB, capacidad de calentamiento 17.2–619.8 kW.
Modo de aire fresco (modo de aire fresco (maneja principalmente aire fresco al aire libre, con una alta proporción de aire fresco, generalmente ≥ 70%, o incluso 100% de aire fresco):
L enfriamiento: agua fría 7 ° C/12 ° C, aire de entrada 35 ° C/28 ° C DB/WB.
L Calefacción: Agua caliente 60 ° C, aire de entrada 7 ° C DB.
1. Intercambio de calor eficiente: enfriadores de superficie de alta calidad de Ruidong Hecho
Las bobinas de enfriamiento patentadas de Ruidong utilizan tubos de cobre de alta calidad con aletas de aluminio hidrofílicas, fabricadas con expansión mecánica para contacto ajustado y alta eficiencia.
Las bobinas se prueban a 2.0 MPa para fugas. La lámina de aluminio hidrofílica de 0.12 mm previene la acumulación de agua y la corrosión, que extiende la vida útil.
2. Operación estable y de bajo ruido
L ventiladores centrífugos de doble entrada con pruebas de equilibrio dinámico y estático para una operación suave y tranquila.
L El diseño de baja vibración reduce la transmisión de ruido en más del 30% y previene el impacto estructural.
l Los rodamientos de marca internacionalmente aseguran una larga vida útil y un bajo mantenimiento.
3. Estructura duradera y segura
L Marco de aleación de aluminio sin puente térmico, alta resistencia, liviana y resistente a la corrosión.
l Los paneles de acero de color de doble cara con aislamiento de espuma de poliuretano de alta densidad evitan la condensación y la pérdida de energía.
4. Mantenimiento fácil
l Las cerraduras de la puerta de acceso autocomensado aseguran la atracción y permiten el acceso rápido para el reemplazo del filtro o la limpieza de la bobina.
L CRAA certificada, asegurando un rendimiento y calidad confiables para aplicaciones exigentes.
Gracias por elegir el grupo Ruidong. Estamos comprometidos a ofrecer soluciones de manejo de aire eficientes, confiables y que ahorren energía. Si tiene alguna pregunta durante la selección del producto, el diseño del sistema o la instalación, no dude en contactarnos. Nuestro equipo dedicado está listo para brindar apoyo experto y ayudarlo a crear un entorno interior cómodo, saludable y sostenible.
