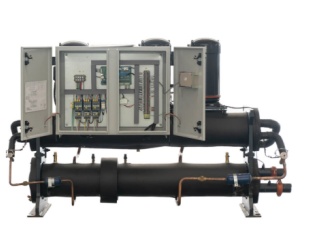

Lo que debe saber antes de instalar un enfriador scroll enfriado por agua

La elección de un enfriador scroll enfriado por agua suele ser una decisión de proyecto, no solo una decisión de producto. Sobre el papel, estos sistemas pueden ofrecer una gran eficiencia, un rendimiento de refrigeración estable y un tamaño de equipo compacto, especialmente en comparación con alternativas enfriadas por aire en aplicaciones más grandes. Pero el aspecto de la instalación es más exigente de lo que muchos compradores esperan, porque el enfriador es sólo una parte de un sistema más amplio que también incluye tuberías de agua del condensador, bombas, coordinación de la torre de enfriamiento, integración eléctrica, lógica de control, tratamiento de agua y suficiente acceso al servicio para mantener la unidad confiable a lo largo del tiempo. Antes de que la entrega llegue al sitio, la pregunta más inteligente no es simplemente '¿Qué modelo debemos comprar?' sino '¿Están realmente listos el edificio, la sala de máquinas y el sistema de soporte para esta máquina?' Ese es el verdadero punto de partida para cualquiera que se pregunte qué debe saber antes de instalar un enfriador de espiral enfriado por agua.

Un error común es seleccionar un enfriador únicamente por su tonelaje nominal. En la práctica, la planificación de la instalación debe comenzar con el perfil operativo real: carga máxima, comportamiento de carga parcial, temperaturas del agua enfriada, delta-T esperado, temperaturas del agua del condensador, condiciones climáticas y si es probable una expansión futura. La orientación profesional sobre la selección de enfriadoras enfriadas por agua destaca que el tamaño y la configuración del sistema, las temperaturas y flujos del agua enfriada y las temperaturas y flujos del lado del condensador influyen en la selección correcta.

Esto es importante porque un enfriador puede ser 'suficientemente grande' y aun así no estar bien adaptado. Si la temperatura del agua de salida, la variación de la carga del edificio o las condiciones del agua del condensador no están alineadas con la selección, el resultado puede ser un ciclo inestable, un uso de energía evitable o dificultad para mantener las temperaturas de diseño durante la operación real. En otras palabras, el tamaño correcto no se trata sólo de la demanda máxima. Se trata de cómo vivirá el enfriador el día a día.

Una instalación refrigerada por agua no es autónoma como mucha gente imagina. En un sistema HVAC enfriado por agua, el agua del condensador absorbe el calor del refrigerante y luego lo rechaza a través de una torre de enfriamiento. Eso significa que el alcance de su proyecto debe tener en cuenta el circuito de agua del condensador, la capacidad de la torre, las bombas, las válvulas y los controles asociados, no solo el enfriador en sí.

Esta es también la razón por la que el costo inicial debe evaluarse como un costo del sistema, no como un costo únicamente del equipo. Los conocimientos profesionales señalan que el tamaño de la torre de enfriamiento, el tamaño de la bomba de agua del condensador, el tamaño de las tuberías, las consideraciones estructurales o del techo y las implicaciones eléctricas pueden afectar el costo de instalación y el rendimiento energético a largo plazo. Por eso, antes de aprobar un pedido de enfriadoras, vale la pena confirmar si la estrategia de la torre, las bombas y las tuberías son parte de un plan coordinado o simplemente una suposición heredada de un proyecto anterior.

Para muchas unidades scroll empaquetadas, el enfriador llega ensamblado en fábrica, sometido a prueba de presión, evacuado, cargado y probado operativamente. Esto simplifica el trabajo en el sitio, pero no elimina la necesidad de un entorno de instalación adecuado. Las pautas de instalación estándar de enfriadores scroll enfriados por agua establecen que dichas unidades están diseñadas para instalación en interiores en una sala de máquinas, y aún se requiere instalación en campo en el sitio.

La sala de la planta en sí es más importante de lo que muchos equipos de adquisiciones creen. La guía de instalación estándar advierte contra atmósferas húmedas, corrosivas o explosivas y exige drenaje, ventilación y suficiente espacio libre de servicio para tareas de mantenimiento como limpieza o extracción de tubos. En áreas sensibles al ruido, también puede ser necesaria una construcción que atenúe el sonido y aísle las vibraciones. Esto significa que la habitación adecuada no es sólo aquella que tenga suficiente superficie; es aquel que respalda la operación segura, el flujo de aire, el drenaje, el acceso y la capacidad de servicio.

Antes de mudar la unidad, confirme:

Una de las partes que más se pasa por alto en la instalación de un enfriador scroll enfriado por agua es la calidad del agua. La experiencia profesional señala que la calidad del agua afecta la compatibilidad con los materiales de construcción, mientras que la guía estándar señala que la elección del fluido y la calidad del agua pueden influir en la selección de tubos, las capacidades del compresor, la selección del motor y las opciones del intercambiador, como recubrimientos, ánodos y sistemas de limpieza.

En un diseño típico de enfriadora, el evaporador es parte de un sistema de agua enfriada de circuito cerrado, mientras que el condensador enfriado por agua rechaza el calor a un sistema de recirculación abierto conectado a una torre de enfriamiento evaporativo. En ese circuito abierto, los contaminantes disueltos se vuelven más concentrados a medida que el agua se evapora, razón por la cual el tratamiento calificado del agua es tan importante. Las pautas estándar de la industria establecen explícitamente que los sistemas de agua de enfriamiento con recirculación por evaporación requieren un profesional calificado en tratamiento de agua, y también señalan que la filtración de parte del agua en recirculación es un método común para eliminar los contaminantes suspendidos.

Un tratamiento deficiente del agua no suele fallar dramáticamente el primer día. Crea problemas graduales:

Es por eso que se debe analizar la química del agua antes de la instalación, no después de que el rendimiento comience a disminuir.

Las buenas instalaciones suelen tener éxito o fracasar en el lado del agua. Las disposiciones de tuberías estándar para circuitos de evaporadores y condensadores incluyen válvulas de equilibrio, válvulas de aislamiento, termómetros, drenajes y respiraderos, filtros, bombas, manómetros e interruptores de prueba de flujo. Esos no son accesorios decorativos; son parte de lo que hace posible el arranque, el equilibrio, la resolución de problemas y el funcionamiento seguro.

Igual de importante es que las tuberías deben estar soportadas para que no ejerzan tensión sobre el equipo. Las recomendaciones de instalación estándar sugieren que las tuberías no se coloquen demasiado cerca del enfriador durante la instalación y enfatizan que las válvulas de aislamiento deben ubicarse de manera que se pueda realizar el servicio en dispositivos de flujo, termómetros, conectores flexibles y carretes extraíbles. Si la disposición de las tuberías es estrecha, la instalación puede parecer ordenada el primer día, pero resultar costosa cada vez que se requiere servicio.

Una instalación útil no es aquella que simplemente encaja; es aquel que se puede mantener sin desmontar la mitad de la sala de máquinas. Las pautas de instalación estándar para enfriadores scroll enfriados por agua para interiores exigen específicamente un espacio libre de servicio suficiente, incluido el acceso para la limpieza o extracción de los tubos. De manera similar, la guía de tuberías estándar recomienda un espacio de aislamiento práctico para sensores, dispositivos de flujo, conectores flexibles y secciones de tubería extraíbles.

La siguiente tabla resume la diferencia entre un enfoque de ajuste mínimo y un enfoque listo para mantenimiento:

Artículo de instalación	Mentalidad de ajuste mínimo	Mejor enfoque a largo plazo
Disposición de la sala de plantas	Sólo hay suficiente espacio para colocar la unidad.	Espacio para servicio, inspección y acceso a tubos.
Disposición de tuberías	Tuberías colocadas herméticamente para ahorrar espacio.	Tuberías soportadas y espaciadas para ajuste y extracción.
Tratamiento de agua	Considerado después del inicio	Planificado antes de que comience la operación.
Controles	Sólo arranque/parada básica	Alarmas, monitoreo y secuenciación integrados
Protección de flujo	Añadido tarde o improvisado	Diseñado para circuitos de evaporador y condensador.
Selección de torre y bomba.	Basado en el hábito o el diseño heredado	Coordinado con objetivos de carga, flujo y eficiencia.

A menudo es aquí donde se decide el coste de propiedad a largo plazo. Un proyecto que ahorra un poco de espacio en el momento de la instalación puede perder mucho más posteriormente debido a un mantenimiento difícil, reparaciones más lentas y tiempos de inactividad evitables.

1. ¿Se puede instalar una enfriadora scroll enfriada por agua en exteriores?

Muchos enfriadores tipo scroll enfriados por agua están diseñados para instalación en salas de máquinas interiores en lugar de exposición a ambientes húmedos, corrosivos o peligrosos. La respuesta correcta depende del modelo específico, por lo que siempre se debe consultar primero el manual de instalación.

2. ¿Por qué es tan importante el tratamiento del agua para un enfriador scroll enfriado por agua?

Porque la calidad del agua afecta la compatibilidad de los materiales, el riesgo de incrustaciones, el comportamiento de la corrosión y el rendimiento de la transferencia de calor. En los sistemas abiertos de agua de condensador con torres de enfriamiento, los contaminantes se concentran más a medida que el agua se evapora, por lo que el tratamiento y, a menudo, la filtración son esenciales.

3. ¿Son necesarios tanto los filtros como los interruptores de flujo?

En disposiciones típicas de tuberías de agua, los filtros ayudan a proteger el circuito de residuos, mientras que los interruptores de prueba de flujo confirman que existe un flujo de agua adecuado antes de la operación y durante las condiciones de funcionamiento. Tienen diferentes propósitos y comúnmente se recomiendan ambos.

4. ¿Qué se debe confirmar antes del primer inicio?

Un arranque sólido debe verificar que se haya ventilado la tubería, se haya eliminado el aire, se haya comprobado el flujo, se hayan revisado los filtros, se hayan colocado las válvulas correctamente y los controles respondan adecuadamente. El inicio también debe confirmar que la unidad ve el flujo de agua correcto y que la lógica de protección está activa.
