Unidades de enfriadores enfriadas por agua y sistemas de estación de bombeo —— Su solución de HVAC de eficiencia energética

Unidades de enfriadores enfriadas por agua y sistemas de estación de bombeo —— Su solución de HVAC de eficiencia energética

Ruidong Group prioriza las necesidades de los clientes, con el objetivo de resolver problemas y maximizar el ahorro de costos. Para los usuarios finales y los proyectos, garantizamos una comprensión rápida del producto, una instalación rápida, una eficiencia mejorada y costos de instalación/operación reducidos.

Explore nuestras nuevas unidades de enfriadores enfriadas por agua y sistemas de estación de bombeo: obtenga más información sobre sus ventajas y principios de trabajo:

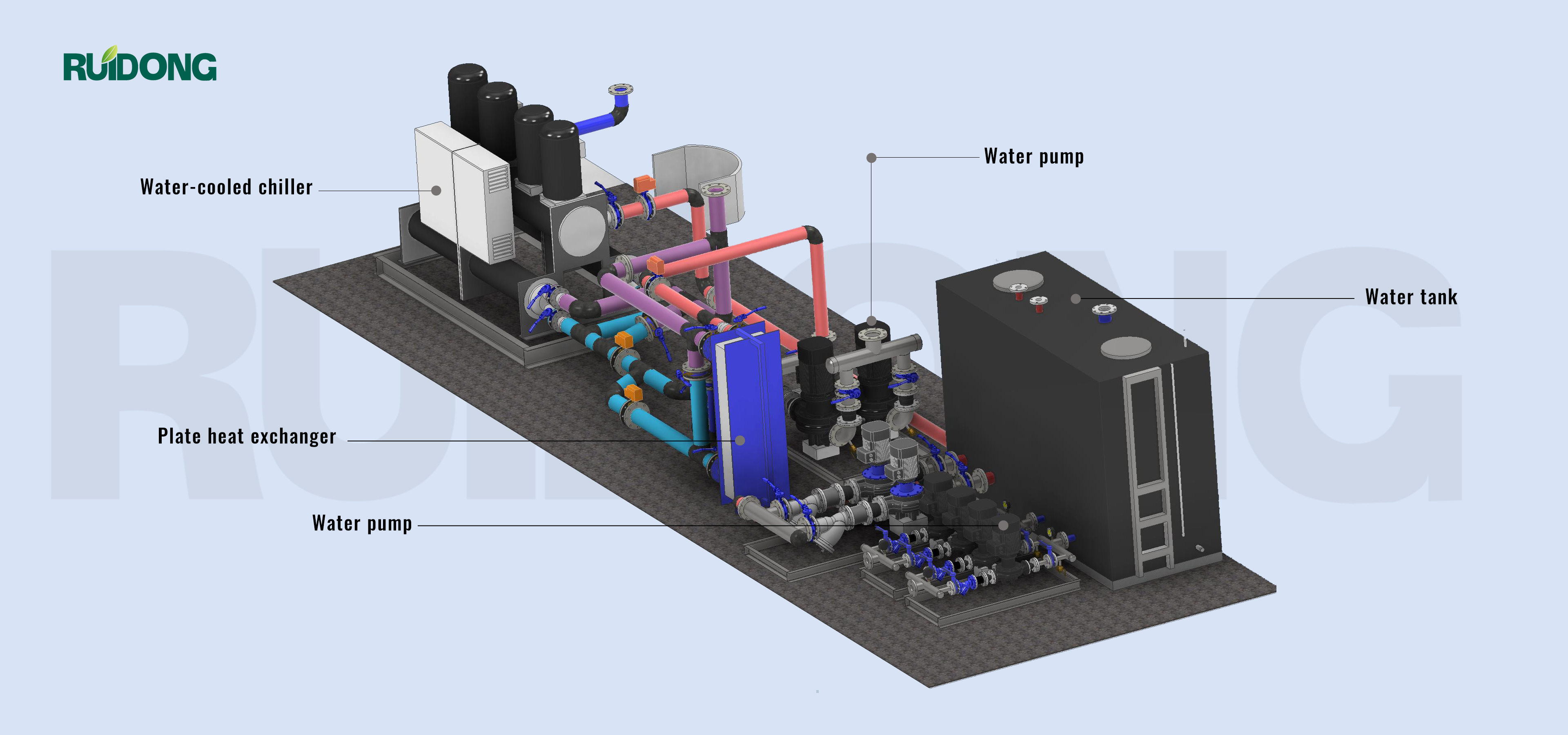

Figura 1 - Ilustración 3D de productos de la estación de bombas

Ventajas del producto:

• Diseño altamente integrado: el sistema de la estación de enfriamiento y bomba ( incluidas las bombas, los tanques de agua, los intercambiadores de calor de las placas y otros componentes) se integran en un solo marco. Su estructura compacta minimiza la huella, lo que la hace ideal para sitios de instalación con espacio limitado.

• Instalación simplificada en el sitio: la unidad se somete a un ensamblaje completo, puesta en marcha y pruebas en la fábrica. En el sitio, solo se necesitan simples conexiones de vías fluviales y eléctricas para ponerlo en funcionamiento, reduciendo significativamente el tiempo de instalación/depuración, ciclos de construcción y costos de mano de obra.

• Fuerte adaptabilidad ambiental: el equipo funciona bien en diversos entornos, incluidas temperaturas altas/bajas y alta humedad. También está diseñado con características impermeables, a prueba de polvo y anticorrosión para garantizar una operación confiable incluso en condiciones complejas.

Principio de trabajo:

Circulación de agua fría (enfriador - intercambiador de calor de placa - ruta de la bomba de agua)

1. Enfriador: a través de componentes como compresores, condensadores y evaporadores, consume energía eléctrica para impulsar el cambio de fase cíclica de los refrigerantes. El calor se absorbe en el evaporador para producir agua fría de baja temperatura, por ejemplo, agua de enfriamiento de la temperatura ambiente a alrededor de 7 ° C, proporcionando una fuente de frío para el sistema.

2. Intercambiador de calor de la placa: el agua fría a baja temperatura del enfriador intercambia el calor aquí con agua de otro circuito (como el bucle del lado del usuario o el circuito relacionado con el agua), lo que transfiere energía fría a él. Después de que su temperatura aumenta ligeramente, el agua se bombea de nuevo al enfriador a través de la bomba de agua, completando la circulación del lado del agua fría y asegurando el suministro de enfriamiento continuo.

3. Bomba de agua: proporciona potencia para el flujo cíclico de agua fría entre el enfriador y el intercambiador de calor de la placa, lo que permite un transporte eficiente de agua fría y asegurando una transferencia suave de energía fría.

Circulación del lado del usuario y relacionado con el agua caliente (intercambiador de calor de placa - bomba de agua - tanque de agua - ruta del lado del usuario)

1. Intercambiador de calor de la placa (PHE): recibe la capacidad de enfriamiento del enfriador (o también puede implicar recuperación de calor, etc., y se invierte cuando se requiere calefacción). Cambia el calor con el agua en el bucle del lado del usuario, transfiriendo la capacidad de enfriamiento (o calentamiento) al agua circulante del lado del usuario.

2. Bomba de agua: impulsa el flujo de agua circulante del lado del usuario. Después del intercambio de calor en el PHE, la capacidad de enfriamiento de agua (o calefacción) se entrega al tanque de agua y luego se distribuye al lado del usuario, proporcionando enfriamiento (o calefacción) para terminales de aire acondicionado en el edificio (como bobinas de ventilador, unidades de manejo de aire, etc.).

3. Tanques de agua (separados para agua fría y caliente): sirva para almacenar y regular el volumen de agua, así como estabilizar la temperatura del agua. El tanque de agua fría almacena temporalmente el agua fría del PHE, que puede amortiguar y ajustar cuando la demanda del lado del usuario cambia para garantizar el suministro de agua estable. Para escenarios de agua caliente, el tanque de agua caliente puede almacenar agua caliente después del intercambio de calor y suministrarla al lado del usuario según sea necesario para fines de calefacción.

4. Lado del usuario: Equipo de terminal de aire acondicionado en el edificio (por ejemplo, bobinas de ventilador) intercambia calor con el agua circulante del tanque de agua, liberando la capacidad de enfriamiento (o calentamiento) en la habitación para regular la temperatura interior y crear un ambiente cómodo.

Para resumir: el enfriador produce frío, que circula a través del intercambiador de calor de la placa y las bombas. El tanque de agua estabiliza el flujo, permitiendo al lado del usuario regular la temperatura y la humedad del interior para las necesidades de HVAC. Para el calentamiento, el principio se extiende a la recuperación de calor y los ciclos de la bomba de calor.

Ruidong Group puede proporcionarle una lista completa y de alta calidad de productos. Aquí hay una introducción a las ventajas de nuestros productos:

Productos de host: enfriadores de tornillo refrigerados por agua:

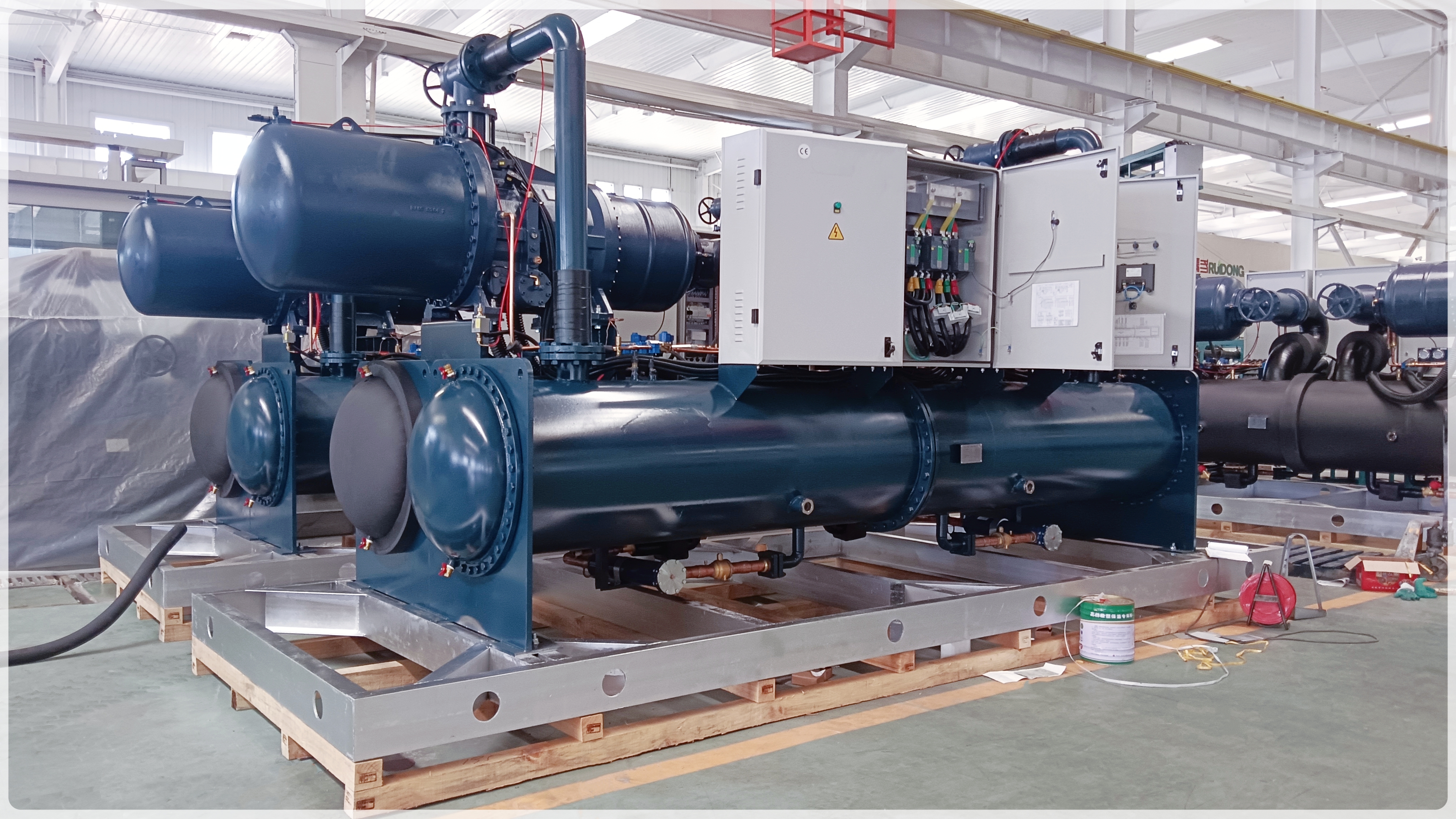

Figura 2- Unidad de tornillo refrigerada por agua

1. Equipado con reconocidos compresores de tornillos semi-herméticos: estructura simple, baja tasa de falla.

2. Capacidad de enfriamiento 200kW-3000kW-Adaptabilidad de amplio amplio.

3. Operación estable, resistente a las altas temperaturas ambientales.

4. Evaporadores/condensadores de concha y tubo autodesarrollado, unidad completa personalizable.

5. Pantalla táctil de microcomputadora avanzada con interfaz optimizada y fácil de usar.

6. Interfaz RS485 para control remoto.

7. Adecuado para edificios comerciales, fábricas, hospitales y más.

Estación de bomba: alimenta la circulación de agua de enfriamiento y agua fría

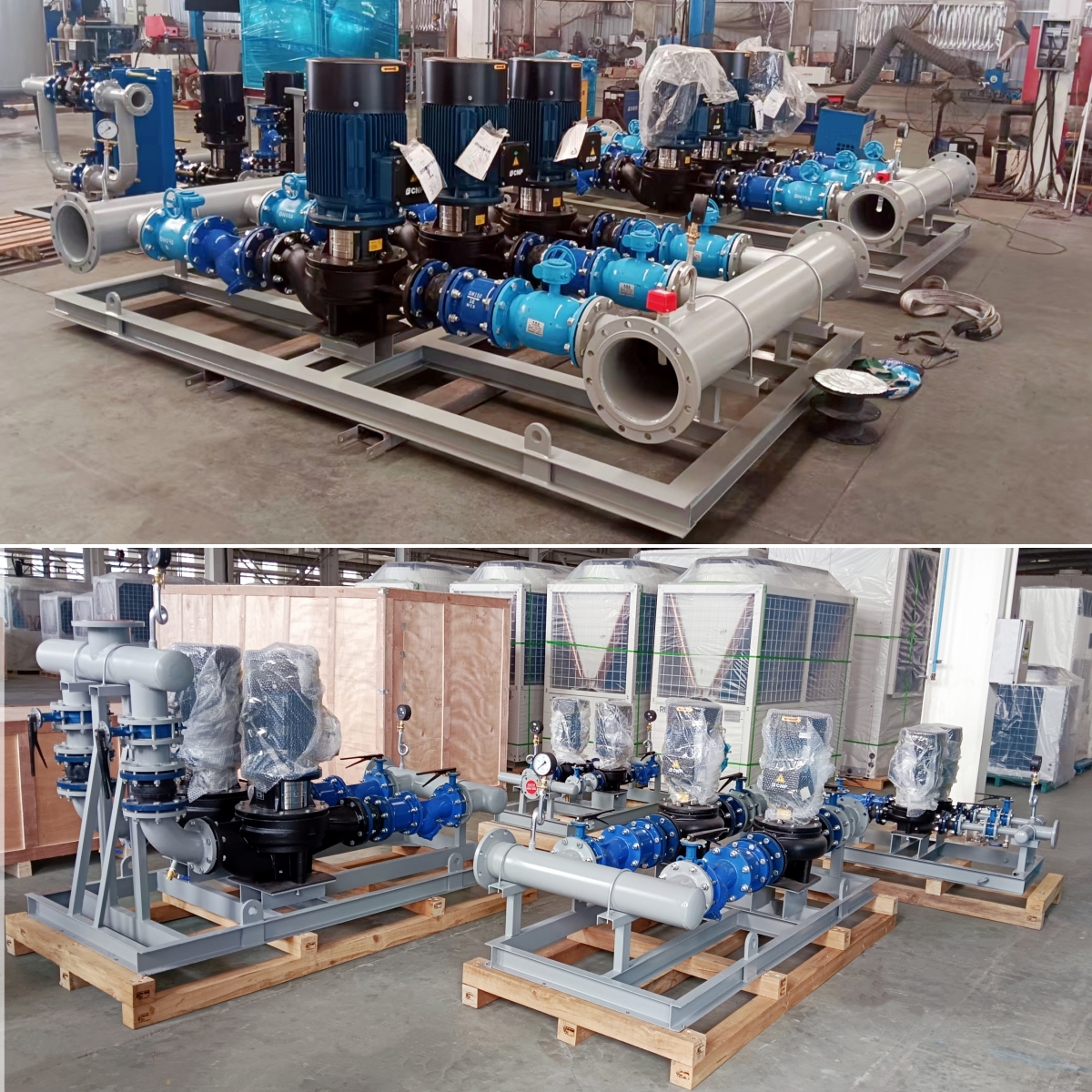

Figura 3- Unidad de estación de bombas

1. Ajusta dinámicamente el flujo y la presión en función de la demanda, logrando tanto el control de la temperatura como la eficiencia energética.

2. Equipado con bombas de alta eficiencia, mejorando el rendimiento general de la energía del sistema.

3. Control de interfaz de un solo punto para torres de enfriamiento, lo que permite un enlace preciso para aumentar la eficiencia.

4. Base de estructura de acero reforzada, mejorando tanto la resistencia a la corrosión como la seguridad.

5. Personalizable a los requisitos, adaptándose a diversos escenarios.

Interquangador de calor de la placa: eficiencia de intercambio de calor superior

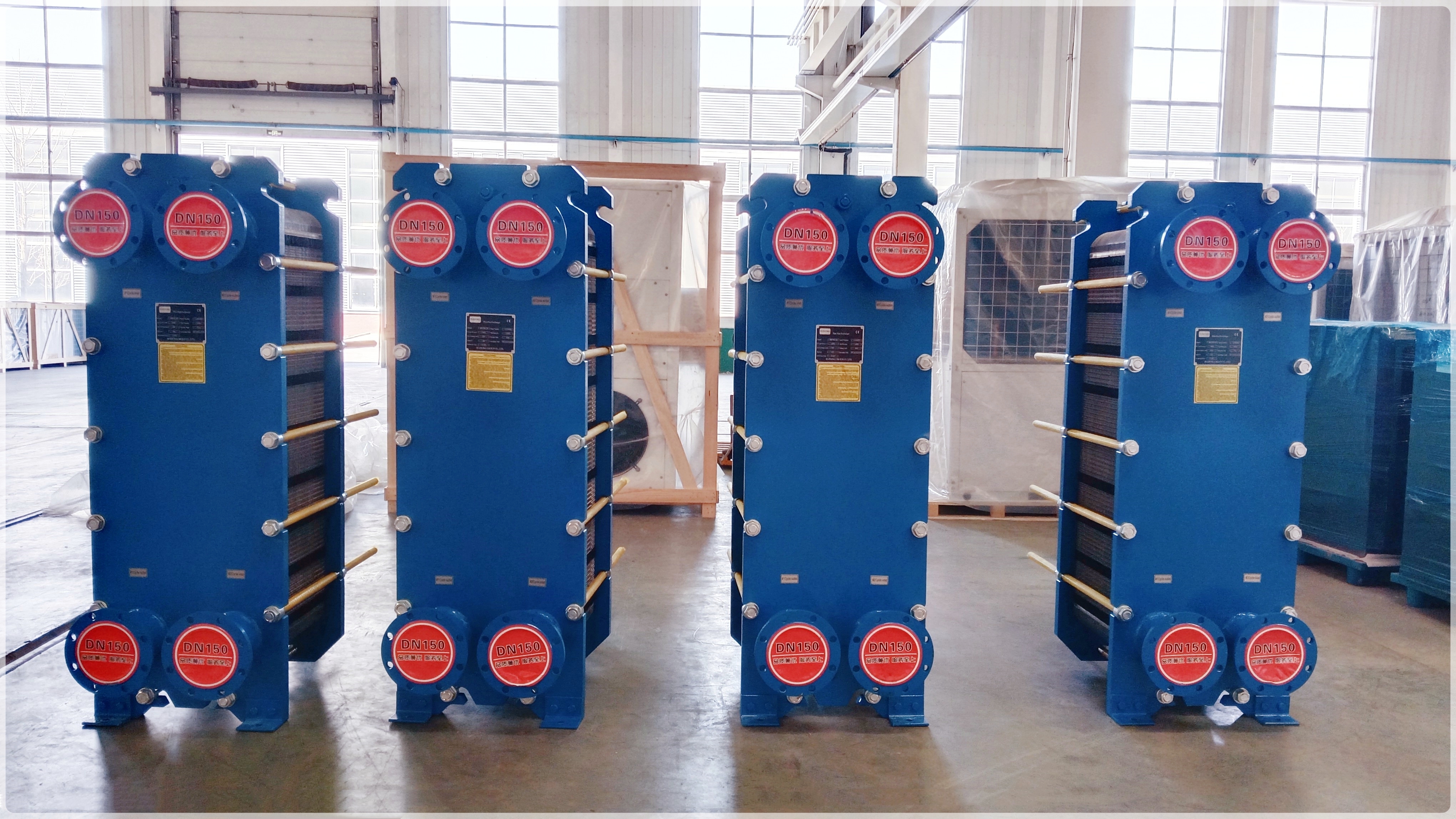

Figura 4- Interquangador de calor de placa

1. Alta eficiencia y ahorro de energía: diseño de placas optimizado con un gran área de intercambio de calor para alta eficiencia.

2. Estructura compacta: placas bien dispuestas, de tamaño pequeño y luz de peso, lo que permite una fácil instalación y mantenimiento.

3. Adaptación flexible: cantidad de placa ajustable para satisfacer diversas necesidades de intercambio de calor.

4. Resistencia a la corrosión fuerte: hecha de acero inoxidable, titanio, etc., con un excelente rendimiento anticorrosión.

5. Fácil de limpiar y mantener: placas desmontables para una limpieza conveniente y bajos costos de mantenimiento.

6. Aplicación amplia: adecuada para múltiples fluidos y condiciones de trabajo (alta temperatura, alta presión, entornos corrosivos, etc.)

Tanque de agua: garantiza una operación eficiente del sistema

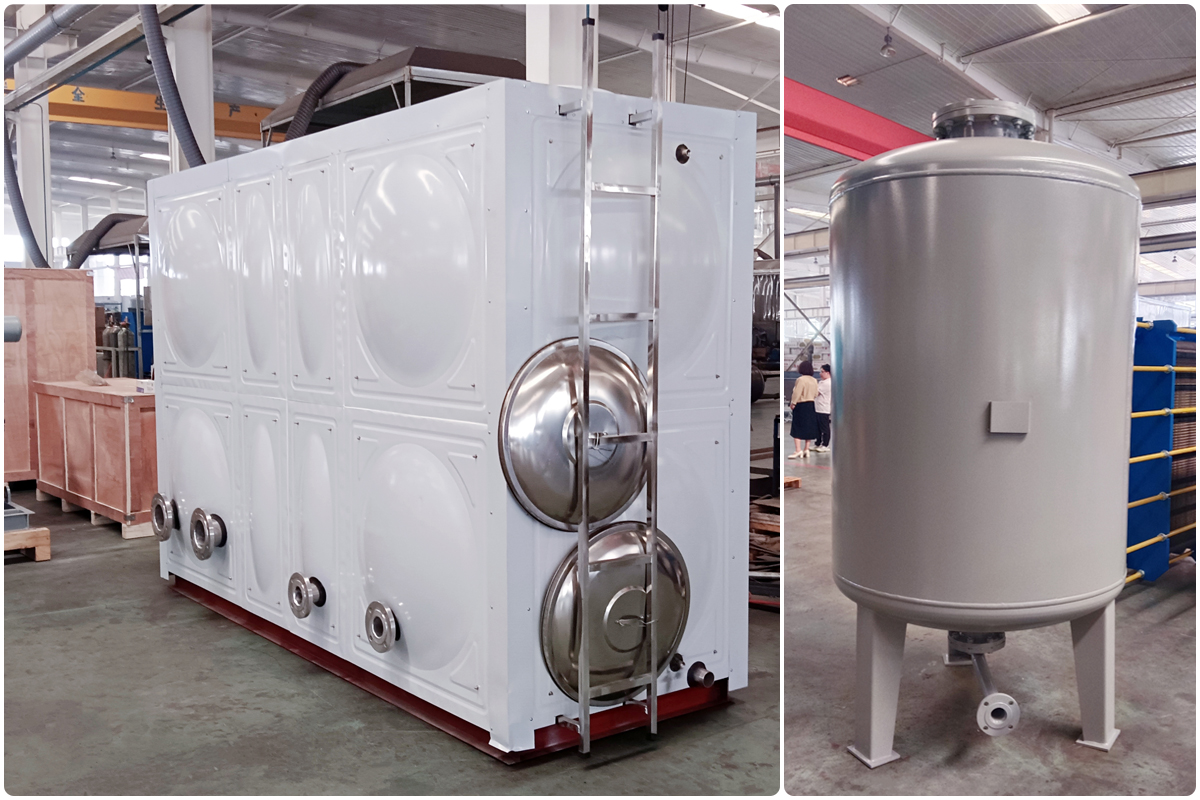

Figura 5- Tanque de agua

1. Compatible con unidades refrigeradas por agua y estaciones de bomba, lo que aumenta la eficiencia general del sistema.

2. Hecho de materiales de alta calidad, ofreciendo una excelente corrosión y resistencia a la presión.

3. Diseño simple para una fácil instalación; La limpieza interna es conveniente, ahorrando costos de mantenimiento y tiempo.

4. Personalizable con múltiples opciones de capacidad, tamaño y forma, adaptándose a diferentes escalas de enfriamiento.

5. Fuerte adaptabilidad de la condición de trabajo, rendimiento estable y baja tasa de falla.

Dispositivo de suplemento de etilenglicol: proporciona una reposición de refrigerante estable y confiable

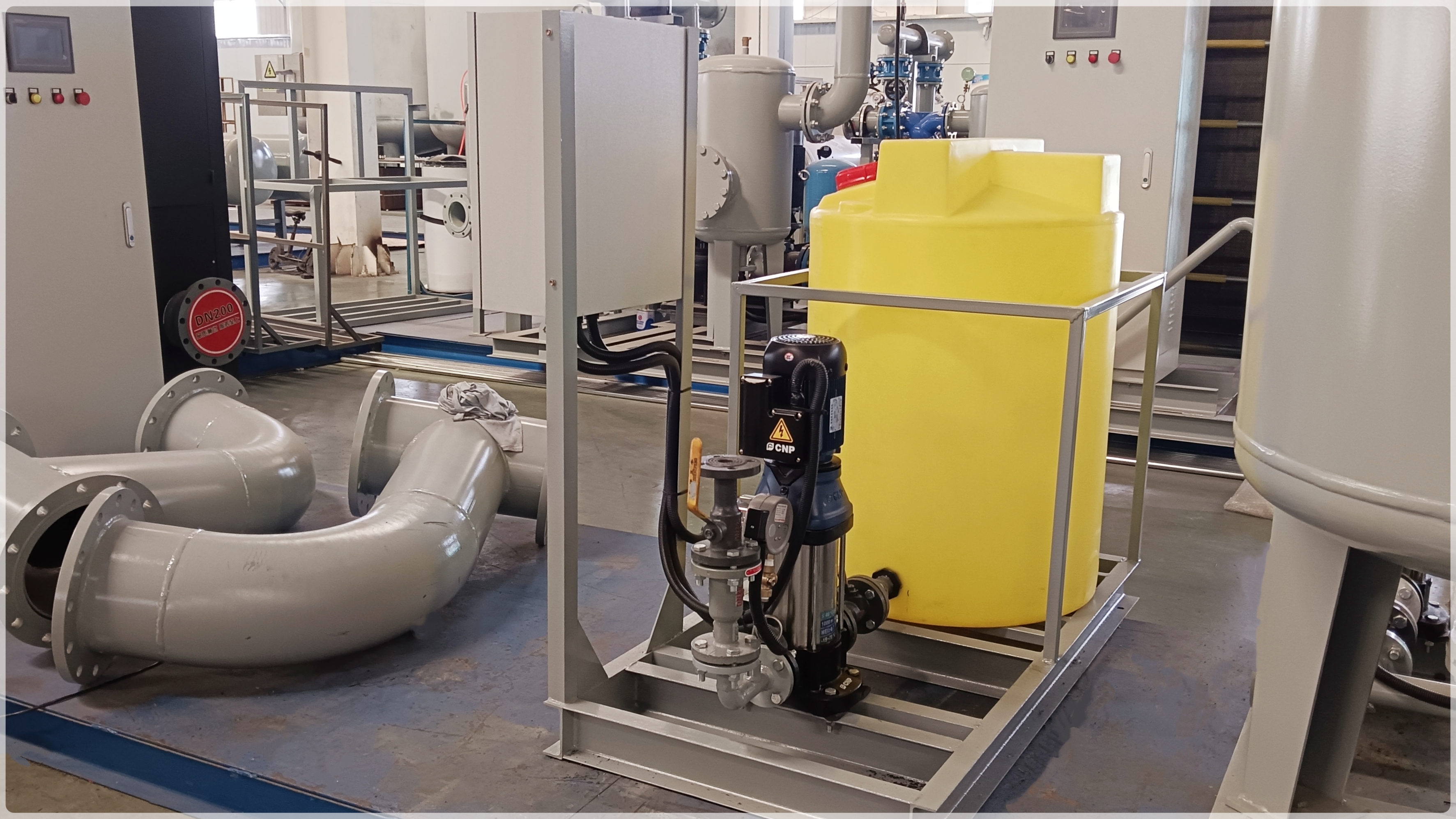

Figura 6- Dispositivo de suplemento de etilenglicol

1. Reabastecimiento automático de etilenglicol, controlando con precisión la concentración para mejorar la eficiencia de enfriamiento.

2. Protección anticorrosión para componentes metálicos en el sistema.

3. Función anticongelante a bajas temperaturas, evitando el daño de las heladas en el sistema de enfriamiento.

4. Mejora la conductividad del calor, aumentando la eficiencia operativa del sistema.

5. Estabiliza la concentración para evitar el sobrecalentamiento y la presión excesiva, salvaguardar la seguridad del sistema.

Sistema de manejo de aire terminal:

Figura 7- Unidad de manejo de aire terminal

Ruidong Group se compromete a proporcionarle una amplia gama de unidades de manejo de aire terminal, incluidas, entre otros, bobinas de ventilador, unidad de manejo de aire montada en el techo y unidad de manejo de aire horizontal. Nuestra línea de productos cubre varios modelos y especificaciones, ofreciendo servicios de personalización personalizados para satisfacer las necesidades de diferentes lugares y requisitos.

Ruidong Group ofrece más que solo productos; Proporcionamos un conjunto completo de soluciones HVAC. Nuestro objetivo es crear un entorno interior cómodo, saludable y eficiente en la energía para usted a través del soporte técnico profesional y el servicio al cliente de alta calidad.

Elija el grupo Ruidong, elija profesionalismo y confianza. Trabajemos juntos para construir un mejor clima interior.
